Dělostřelectvo, minomety a raketomety - RF

[Marfil]

A čo že to tu máme?

[Alchymista]

Zemedelie - systém diaľkového kladenia minových polí
dvojica v akcii
https://www.rouming.cz/roumingGIF.php?gif=73940
popis v ruštine
https://ru.wikipedia.org/wiki/%D0%97%D0 ... %B8%D1%8F)

[martanus]

Ruská bojová odpověď na HIMARS s názvem OU-122

Státní korporace Rostec představila nejmodernější naváděcí systém, který výrazně zlepšuje stávající charakteristiky přesnosti munice 122mm raketového systému s vícenásobným odpalováním.

Vysokou přesnost zaměření zajišťují údaje z inerciálního systému, který řídí projektil, a signály z navigačních družic GLONASS a GPS na oběžné dráze. Takové konstrukční řešení výrazně zvyšuje přesnost letu po předem nastavené trajektorii až na 10 metrů.
Zavedený DU-122 je kompatibilní s mnoha verzemi 122mm střel pro raketové systémy, jako jsou Grad, Tornado-G a další.
Zařízení se před odpálením namontuje na standardní pojistku zapalovač a není třeba provádět žádné další úpravy. Příprava na spuštění trvá pouhých deset minut. Souřadnice cíle se zadávají do OU-122 pomocí speciálního zařízení, které přenáší letový úkol.
Translated with www.DeepL.com/Translator (free version)

https://t.me/Belarus_VPO/20365

[kozlus]

Nebyl tu nedavno (letos) post, ze i obycejna raketa z Gradu dosahuje presnosti okolo 10m CEP, kdyz se pali jednotlivou strelou a pocka se na stabilizaci vozidla po odpalu? A ze ta zdanliva nepresnost je zamerna, protoze vozidlo je navrzeno na palbu salvou, takze plny palebny prumer relativne rovnomerne pokryje vypoctenou a pozadovanou oblast?

[Alchymista]

Ano, akurát to ustálenie trvááá... cez pol minúty, teda menej ako dve rany za minutu - a musíš robiť korekciu pre konkretnu hlaveň (raketnicu), pretože podľa pozície raketnice v pakete sa pri každej rakete krúti paket, raketnica a celý voz trochu inak. Sú to milimetre - ale prenásobené diaľkou streľby
Už sa presne nepamätám, v akej súvislosti to bolo, ale niekto niekde tvrdil, že "predný" a "zadný" rám/rošt, do ktorého sú uchytené jednotlivé raketnice v pakete, nemajú otvory presne identické, takže raketnice mieria na rôzne smery, nie sú presne rovnobežné. Okom sa to samozrejme nepozná, sú to desatiny, maximálne milimetre.
A za povšimnutie tiež stojí, že rakety sú odpalované z rôznych miest paketu - nie z raketníc vedľa seba, ale rôzne "na preskáčku". A tak sú číslované aj raketnice
Čiže z jednej strany je snaha, aby rakety lietali presne, z druhej zasa, aby lietali tak, aby salva bez ďalších úkonov pokryla cieľovú plochu

[kenavf]

...
A za povšimnutie tiež stojí, že rakety sú odpalované z rôznych miest paketu - nie z raketníc vedľa seba, ale rôzne "na preskáčku". A tak sú číslované aj raketnice
..

To by som skôr prisudzoval tomu, že je to opatrenie aby naraz tesne vedľa seba neštartovali a neleteli dve rakety a tak by sa aerodynamicky ovplyvňovali turbulenciami vzduchu čo by vnieslo do ich dráhy nestabilitu a nepresnosť. Keď tá druhá/vedľajšia raketa odštartuje až za niekoľko sekund tak sa predsa len tie turbulencie vzduchu po tej predchádzajúcej rakete trochu ukludnia.

[honzajan]

:sipka:
tady je krásně vidět , jak to jde na přeskáčku
https://www.youtube.com/watch?v=Nu2uMxUhKag

[Alchymista]

Čo to má pod hlavňou?


[skflanker_]

↑ vyhadzovač prázdnych použitých nábojníc, viď napríklad https://youtu.be/Z2qgIhRg8sg v cca 3:30 min.

[Alchymista]

diky. Takže kolega BartH8 mal predsalen pravdu.

[Skeptik]

Smerč rozhodne nie je "neriadená raketa". Podobne ako HIMARS nie je neriadená raketa.

A jsi si jistý?

Píšu o střele 9M55S s termobarickou hlavicí. Jsi si jistý, že je řízená? Nikde jsem o tom nečetl, ani to nenašel.
Jo, střely 9М542, 9М624 a 9M624M, to je jiná, tam já GPS navedení, ale jaké je u 9M55S ???

Ostatně ani HIMARS nemá všechny použitelné střely řízené (tj. s koncovým navedením).

[Alchymista]

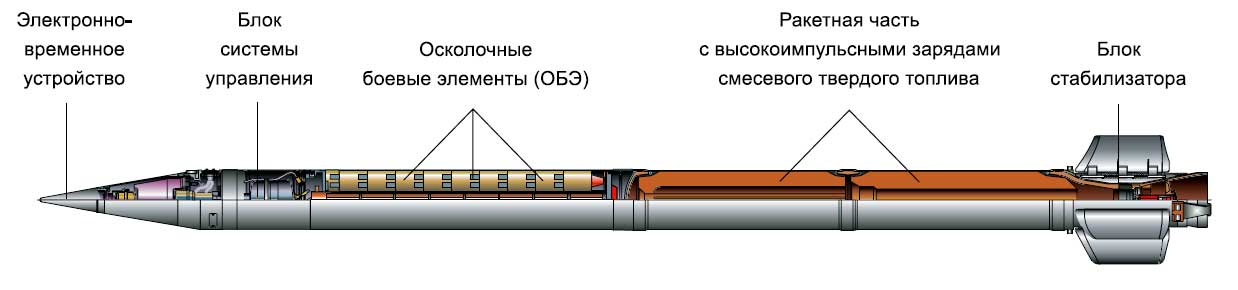

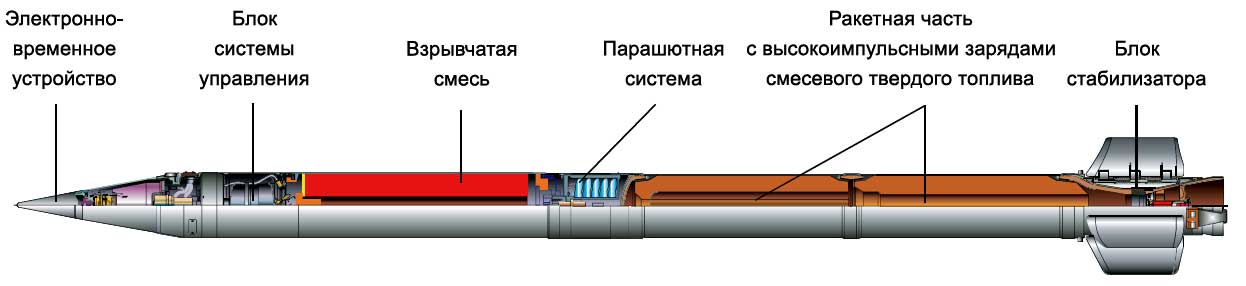

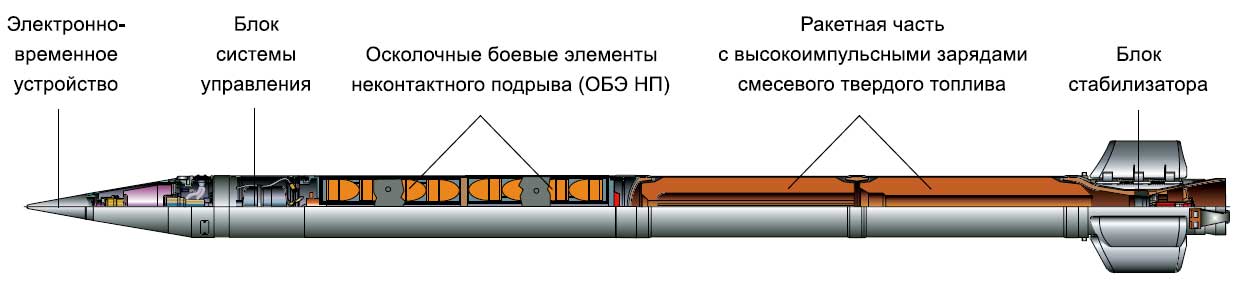

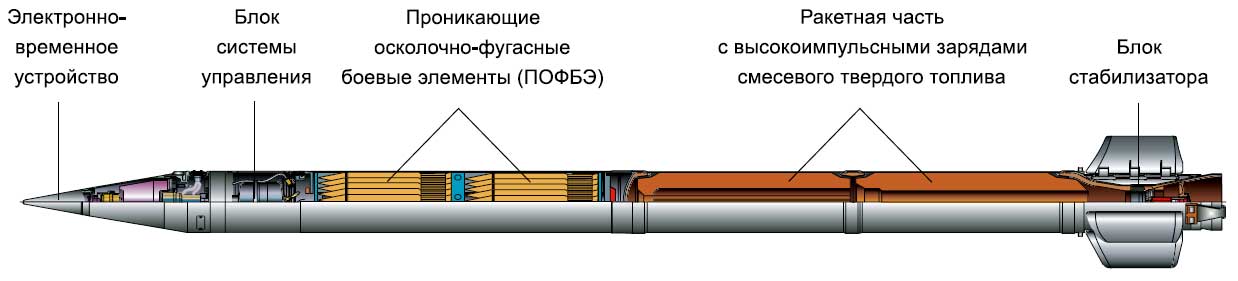

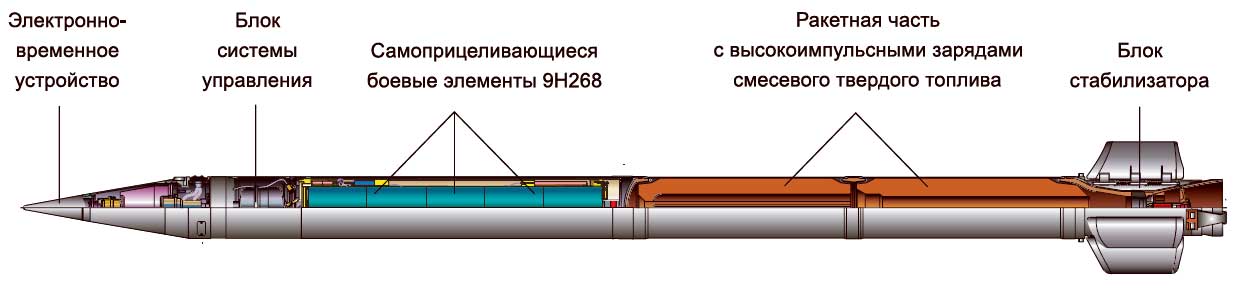

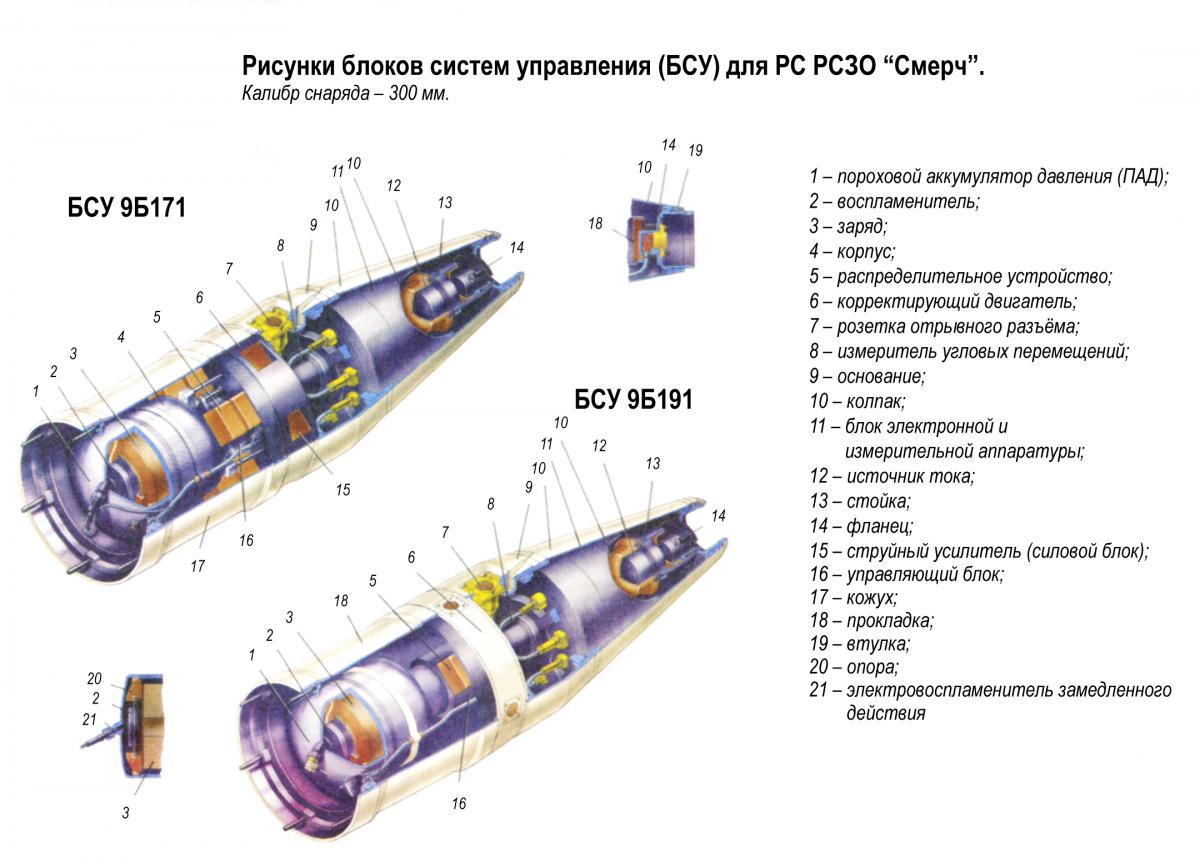

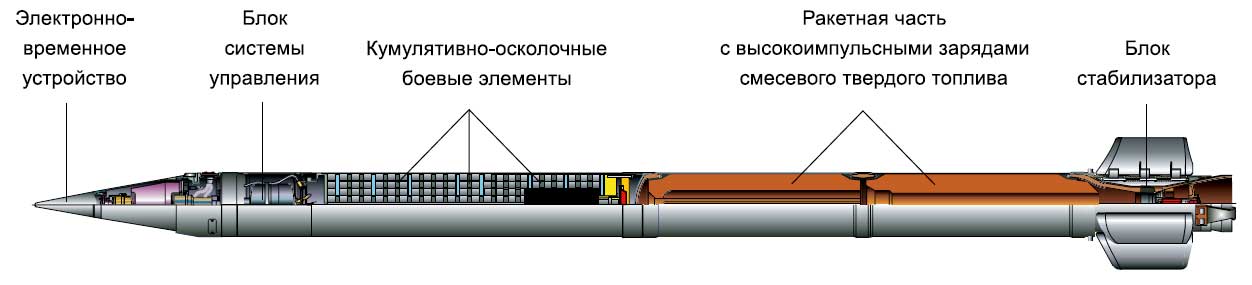

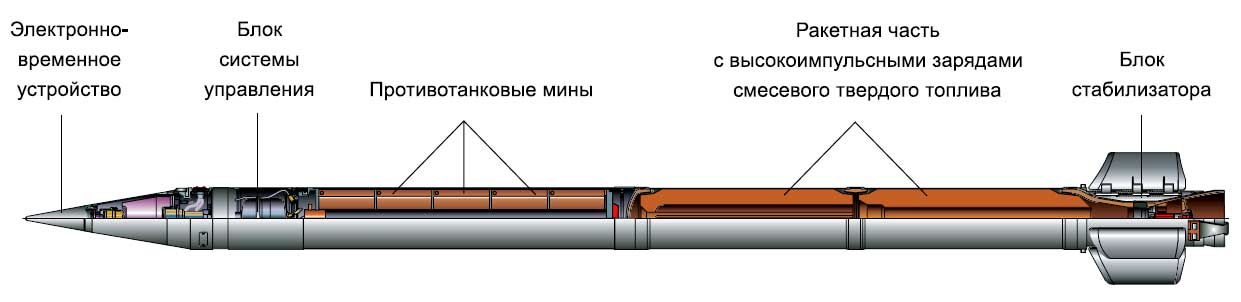

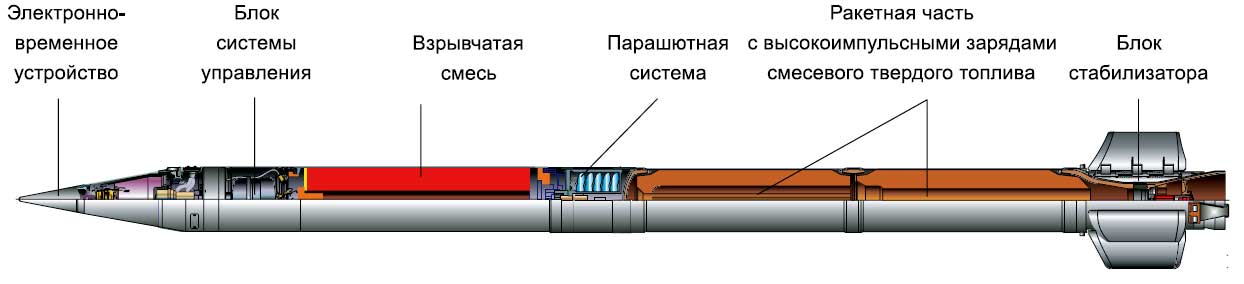

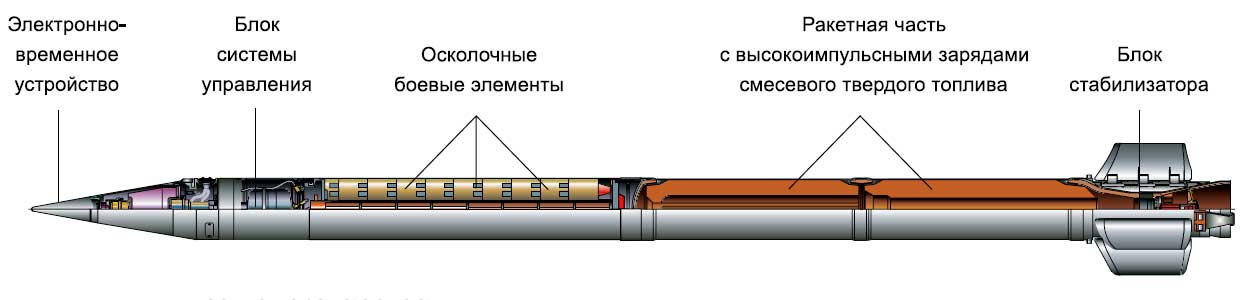

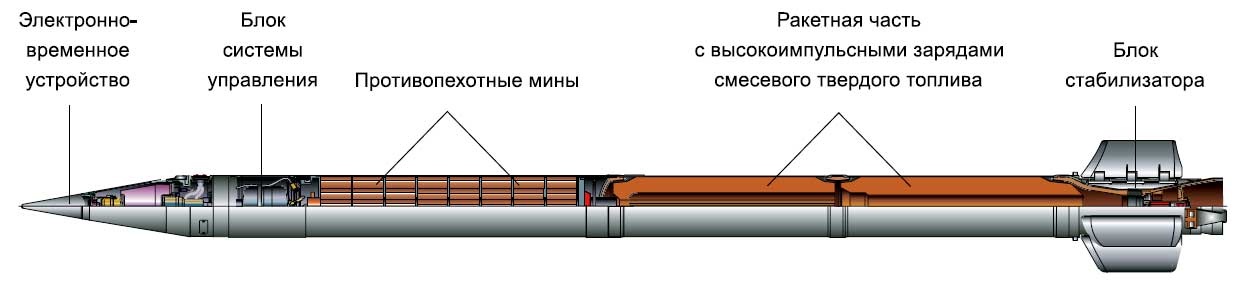

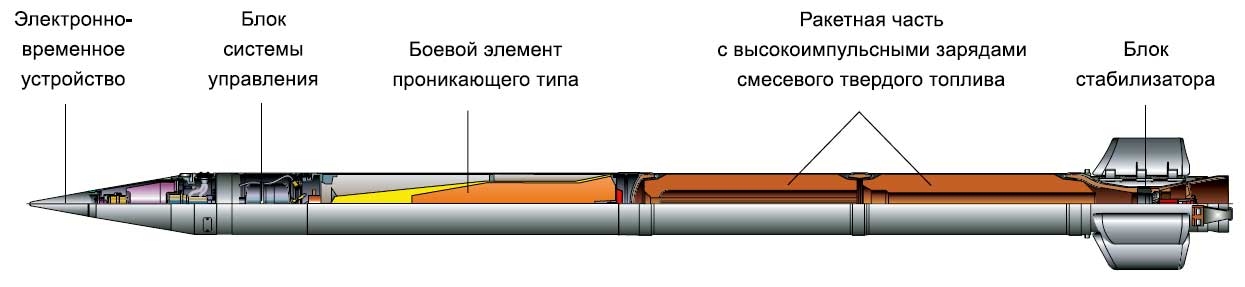

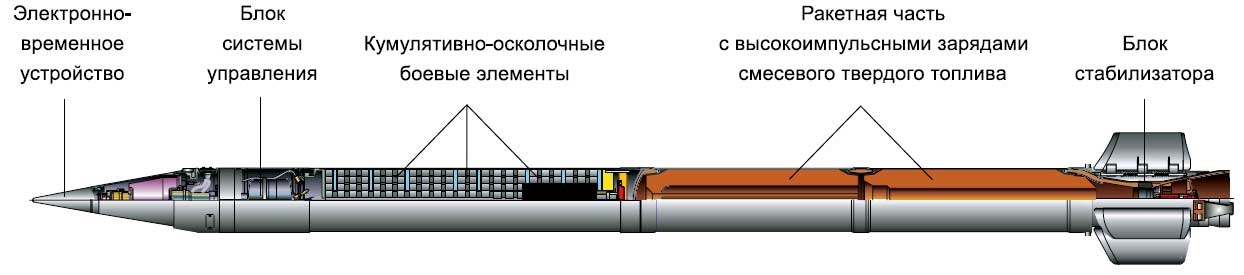

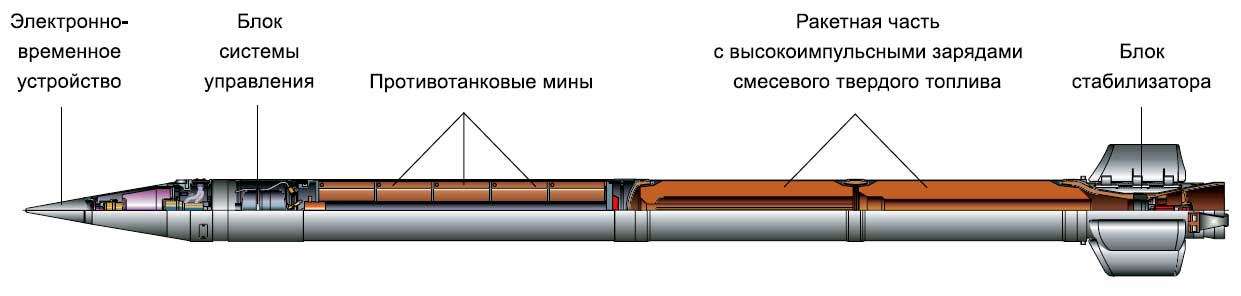

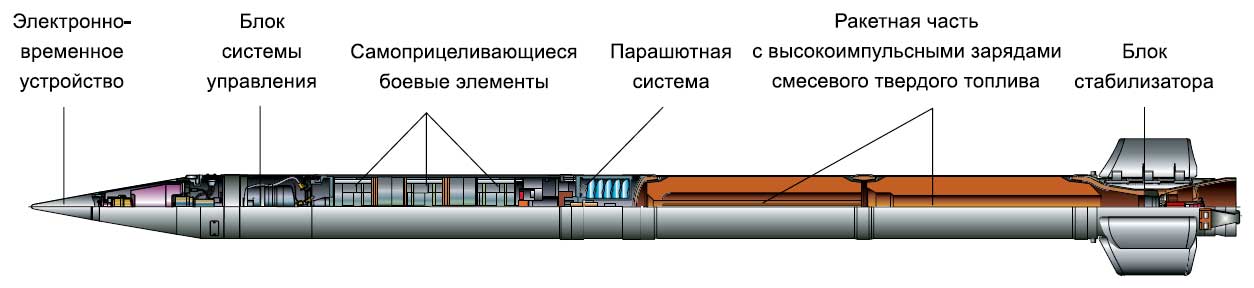

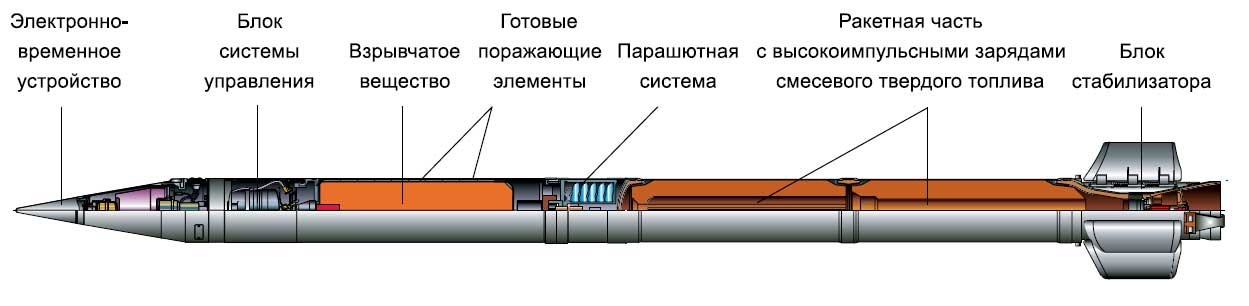

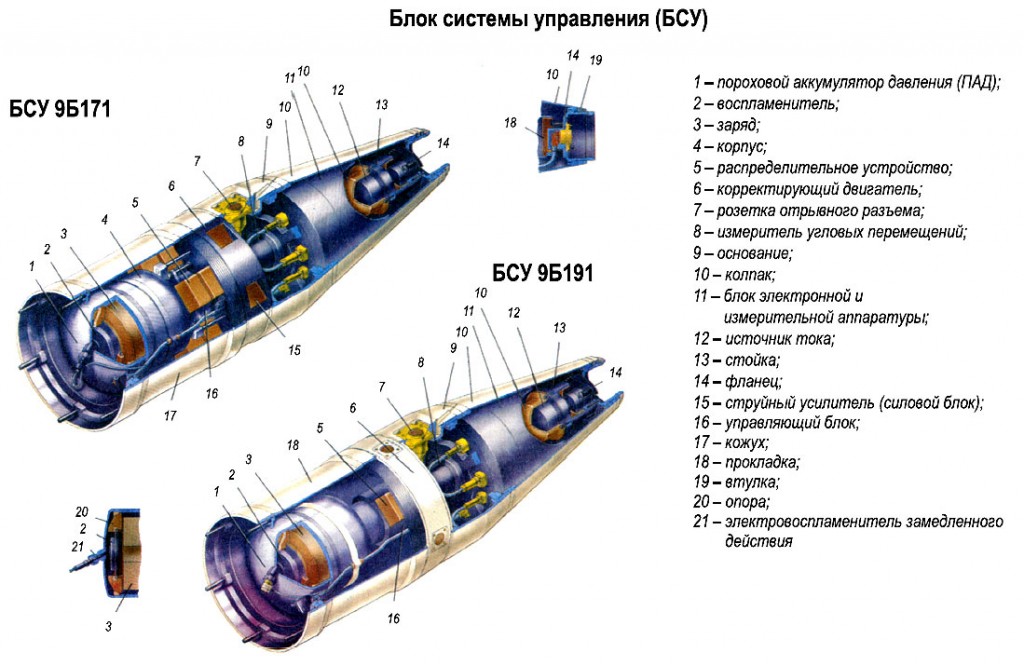

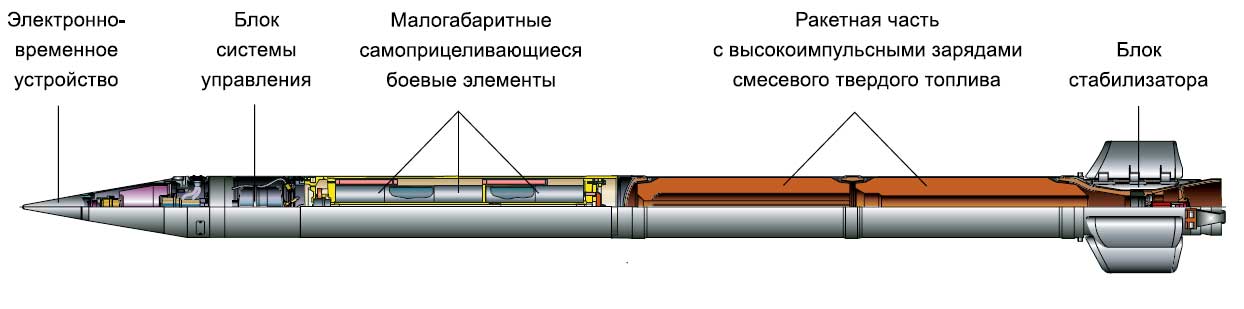

Zrejme všetky 9M55 sú riadené. (blok 6 - korekčný motor)

[Alchymista]

9M55F

9M55K

9M55K1

9M55K3

9M55K4

9M55K5

9M55K6

9M55K7

9M55S

9M525

9M526

9M527

9M528

9M529

9M530

9M531

9M532

9M533

9M534

9M536

9M537

[praxus]

Chápu dobře že ta raketa 9M534 vypouští na padáku dron ?

[Jarosvk]

Smerch mal takú možnosť niekde su na YT aj videá

[Alchymista]

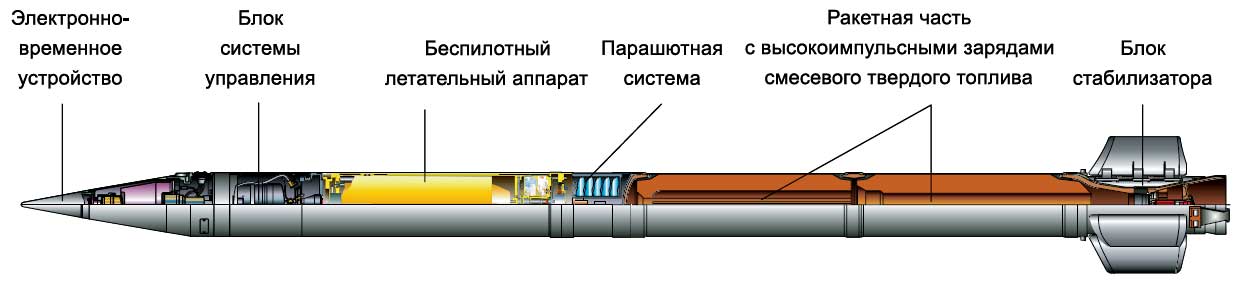

Ano, u 9M534 sa hlavica oddelí, padákom sa zbrzdí na podzvukovú rýchlosť a dron Eniks T90 s bezventilovým pulzačným motorom je vytiahnutý von.
Aj termobarické bojové časti sa oddelujú a brzdia padákom - zasa kvôli tomu, aby sa pri dopade nepoškodili a dopadli v správnej polohe.

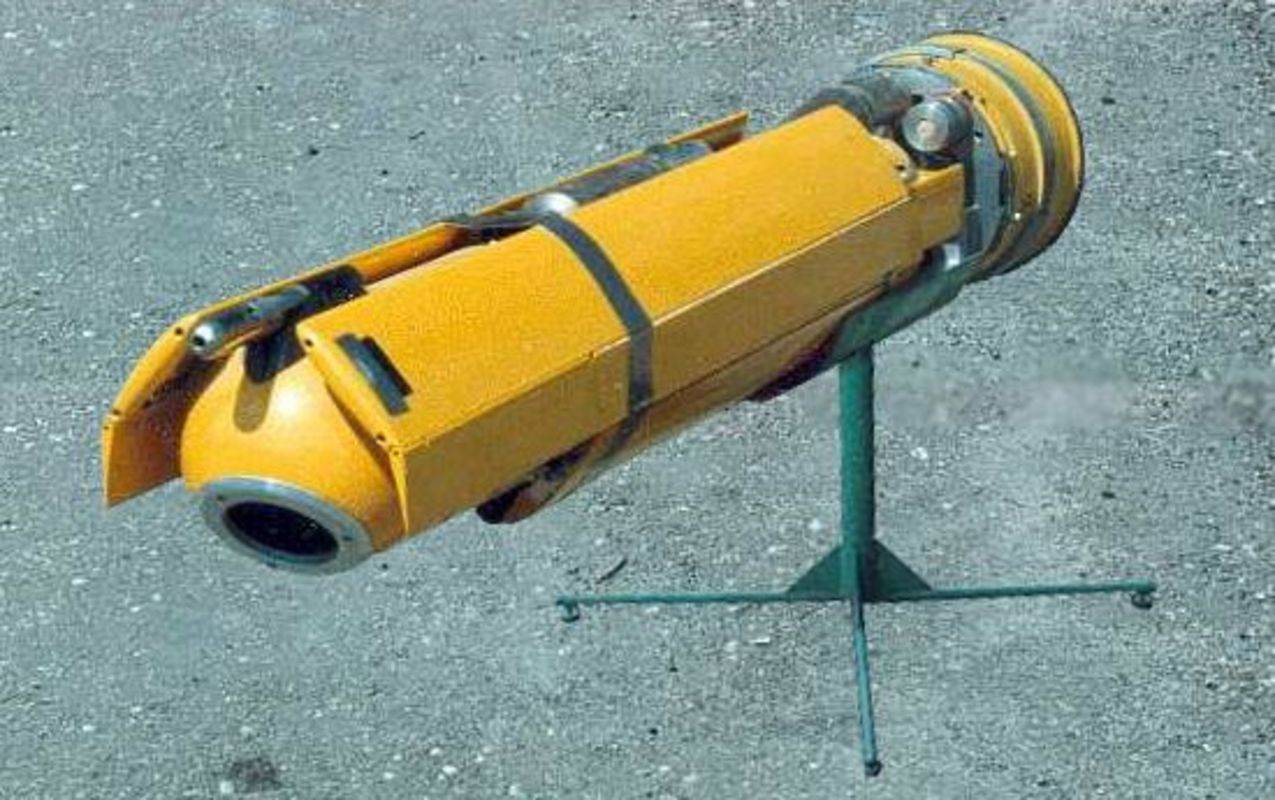

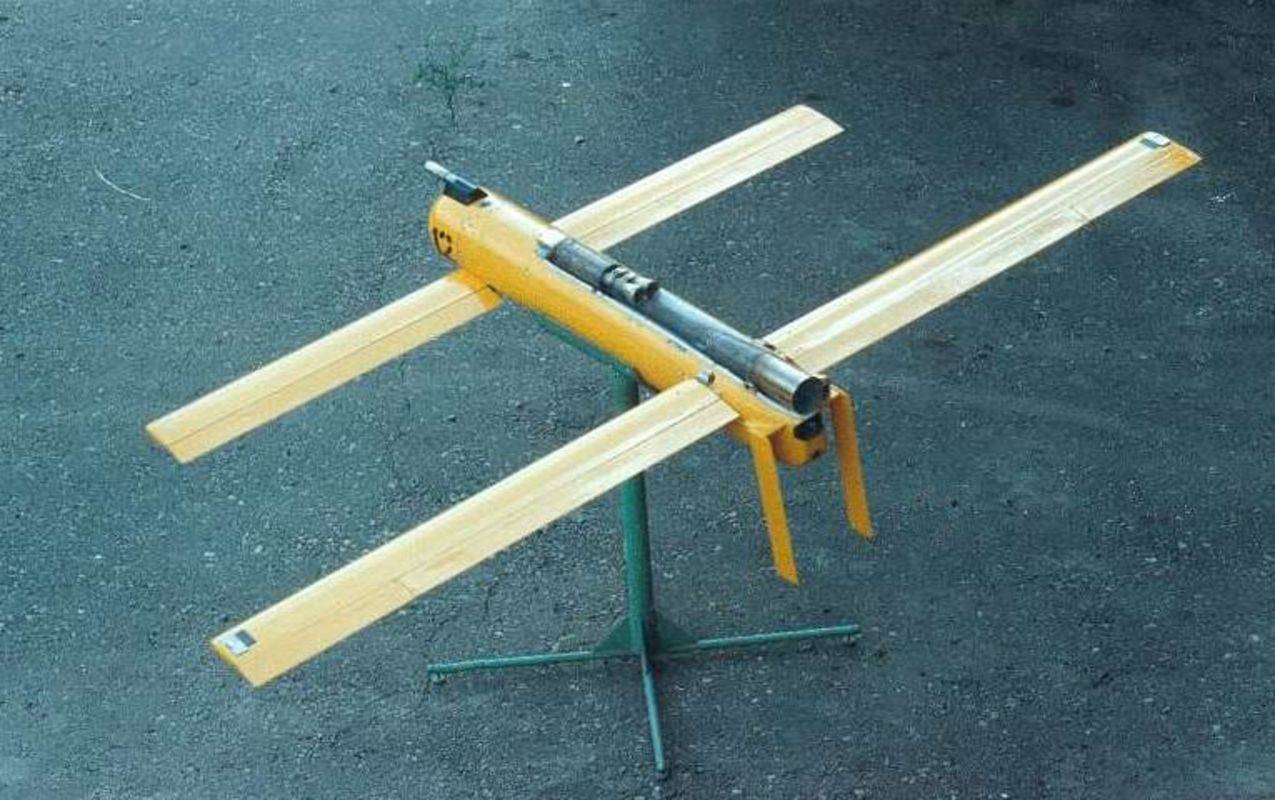

Dron Eniks T90


Koncom 90. rokov spoločnosť Enix predstavila bezpilotné lietadlo T300, určené na použitie v raketách kalibru 9 mm. Spoločnosť NPO Splav, ktorá vyvíja domáce raketomety, zase vyvinula strelu 534MXNUMX 9M534 pre takéto UAV. V záujme zjednodušenia budúcej výroby bola takáto strela čo najviac unifikovaná s ostatným sortimentom munície pre Smerč MLRS. T90 je UAV leteckého typu so špecifickou konštrukciou. Bolo skonštruované vo valcovom trupe a vybavené dvoma pármi lietadiel. Keď je vnútri raketa, krídla sú zložené pozdĺž trupu; keď sa aktivuje, otvoria sa a UAV začne lietať. Dve kýlovky spodného umiestnenia sú vyrobené podobným spôsobom.

Dron dostal pulzačný prúdový motor. V prednej časti bola umiestnená videokamera so zariadením na prenos signálu na konzolu operátora. Použil sa systém diaľkového ovládania s určitým stupňom autonómie. Komunikačný dosah - 70 km.

Dĺžka výrobku T90 mierne presahuje 1,5 m, priemer trupu je 200 mm. Rozpätie predného krídla je 1,915 m, zadného krídla 2,52 m. Štartovacia hmotnosť je 40 kg. S pomocou PuVRD (pulzacionnyj vozducho-reaktivnyj dvigateľ) môže dron dosiahnuť rýchlosť až 150 km/h. Doba letu je až pol hodiny. Pri testoch bol bezpilotný prostriedok vybavený pristávacím padákom, ale v bojovej situácii sa návrat výrobku nezabezpečuje.

Translated with www.DeepL.com/Translator (free version)

[Skeptik]

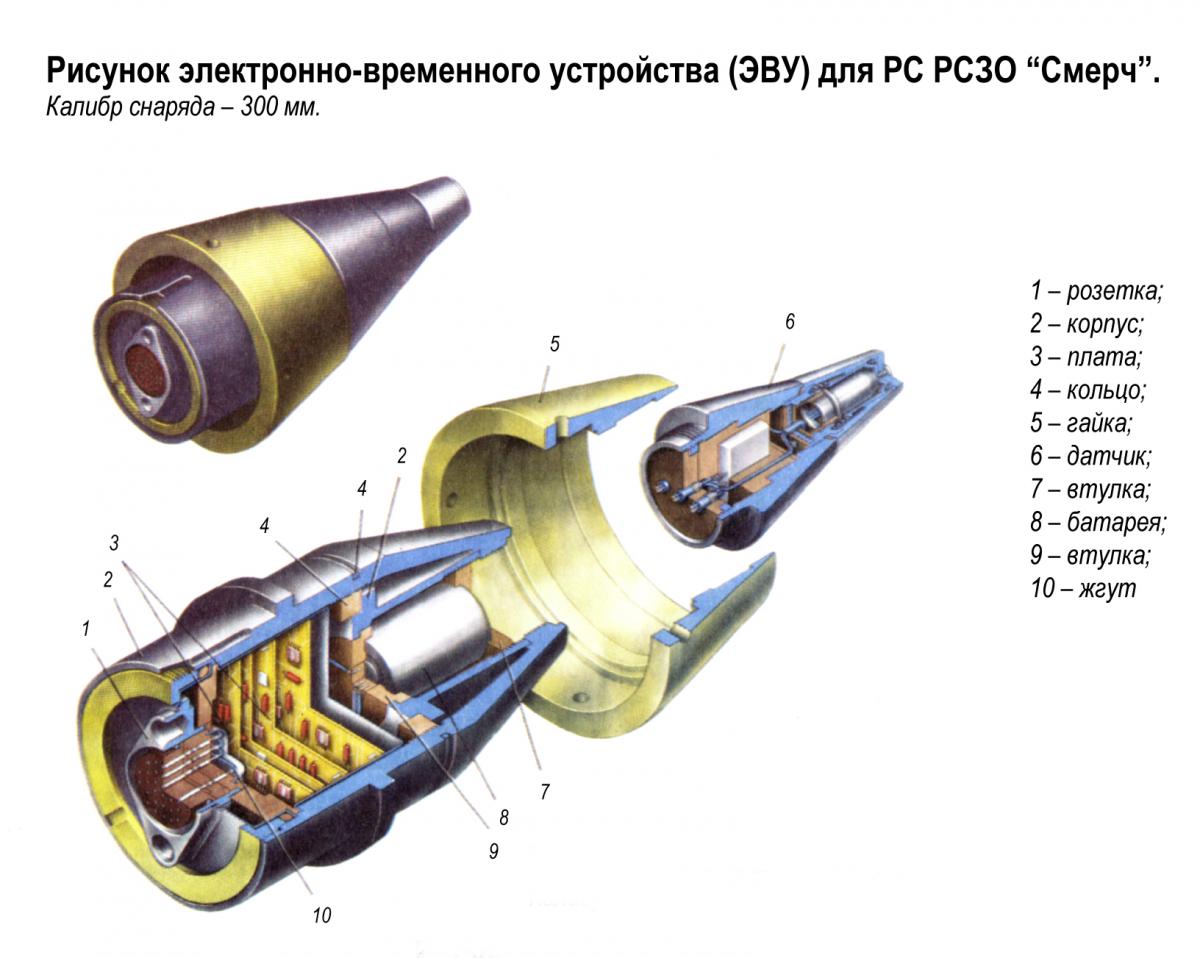

Разработанные для РСЗО "Смерч" реактивные снаряды имеют уникальную конструкцию, обеспечивающую точность попадания, в 2-3 раза превышающую аналогичный показатель зарубежных систем реактивной артиллерии. Впервые снаряды советской реактивной артиллерии стали корректируемыми. В их конструкции была применена инерциальная система управления, обеспечивающая угловую стабилизацию снарядов на активном участке траектории и коррекцию дальности за счет поправки к времени отделения головной части, определяемой бортовой аппаратурой в соответствии с измеряемыми параметрами движения снаряда.

"Raketové střely vyvinuté pro Smerch MLRS mají unikátní konstrukci, která poskytuje přesnost zásahu, která je 2-3krát vyšší než u podobných zahraničních raketových dělostřeleckých systémů. Poprvé byly sovětské raketové dělostřelecké granáty řiditelné. Při jejich návrhu byl použit inerciální řídicí systém, který zajišťuje úhlovou stabilizaci střel v aktivní části trajektorie a korekci dostřelu v důsledku korekce na dobu separace bojové hlavice, určenou palubním zařízením v souladu s naměřeným parametry pohybu střely."

Takže inerciální navigační systém zpřesňující trajektorii letu.
Je to řízená střela či nikoli?
Já tak nějak za řízenou střelu považuji tu, která má koncové navedení.
Ale přiznám se, že přesnou definici řízené střely neznám. Takže je možné, že to za řízenou střelu považovat lze.

[Alchymista]

Riadená strela/raketa má proste nejaký - akýkoľvek - riadiaci systém a aktívne upravuje svoje dráhu.

[Skeptik]

V tom případě lze i 9M55S za řízenou střelu považovat ... stejně jako Fi-103 resp. A-4 ( jinak též V1 a V2).
Na tom, že nepřesnost narůstá se vzdáleností palby (což bylo podstatou původního sdělení) to však nic nemění.

[Alchymista]

Súhlasím. A žiadny systém, s výnimkou komparačného samonavedenia sa s tým nevysporiada. Ani GPS... Aj preto majú medzikontinentálne balistické rakety stále CEP 50-150 metrov.

U Smerča sa použitím riadiaceho systému podarilo znížiť CEP hlboko pod tisícinu diaľky, v podstate až na úroveň chyby určenia vlastnej polohy a chyby určenia polohy cieľa.
Typická chyba "dobrej" neriadenej rakety je na úrovni 2-5 tisícin diaľky, u starších raketometov aj 10 tisícin bol ešte dobrý výsledok. Delá (dobrej konštrukcie a v dobrom technickom stave) majú presnosť pod 1 tisícinu diaľky, podobne ako bežné pechotné zbrane.
