PVO - klasické systémy a jejich kombinace

[petrp]

Protivzdušná obrana Armády ČR: Učme se z minulosti
Z hlediska pojetí protivzdušné obrany (PVO) se za posledních několik dekád nic zásadního nezměnilo. Jen to, že dnešní řešitelé vůbec nevědí a ani netuší, že stejná problematika se řešila před 20 lety a přistupují k ní jako nově vzniklému problému. Tento text vznikl jako reakce na diskuzi pod článkem Americká armáda testuje mobilní protivzdušnou obranu. Stačilo by se například podívat na závěry konference PVO z roku 2001 tehdejší Vojenské akademie v Brně (VA Brno), nyní Univerzity obrany (UO), či na řadu zahraničních konferencí k tomuto tématu.
V současnosti na poli PVO je nového snad jen to, že se objevil nový specifický cíl – drony. Je také třeba počítat s efektem stealth a pokročily technologie průzkumných, naváděcích a řídících prostředků. Ke zvýšení účinnosti české vojskové PVO krátkého dosahu od roku 1980 probíhaly studijní a vývojové práce k vyřešení protiletadlového (PL) kompletu, který by nahradil 30mm samohybný protiletadlový dvojkanón Praga PLDvK 53/59, zvaný „Ještěrka“

http://www.armadninoviny.cz/protivzdusn ... losti.html

[skflanker_]

Ad PVO systém 2S38 Derivacia ( 2С38 Деривация) = 57mm kanón na podvozku BMP-3M v téme Sýria:


Veľký kvalitný obrázok:
https://s8.hostingkartinok.com/uploads/ ... 344972.png
kde na foto sú sprava:
Vozidlo 9Т260 na podvozku Ural = robotický komplex Smršť/Vichr (Вихрь) - tiež prvé foto daného vozidla


Posádka = 3 osoby
Podvozok BMP-3
Maximálny dostrel = 6 km
Maximálny dosah = 4,5 km
Kadencia = 120 rán za minútu (2 strely za 1 sekundu)
Kapacita zásobníka = 148 nábojov (ako lietadlá rodiny MiG-29, Su-27 pre svoj 30 mm kanón GŠ-301 nosia 150 nábojov)
Zdroj http://gurkhan.blogspot.sk/2018/01/238_26.html z 26.01.2018
Originál článok a viac foto viď http://uvz.ru/press/oleg-bochkarev-pose ... urevestnik z 25.01.2018
Blog https://bmpd.livejournal.com/3066156.html z 27.01.2018

[mauler]

Lesk a bída Bundeswehru SPAAG Gepard a jeho osud........

http://www.stoplusjednicka.cz/smrtici-s ... r-gepard-3

[Grif]

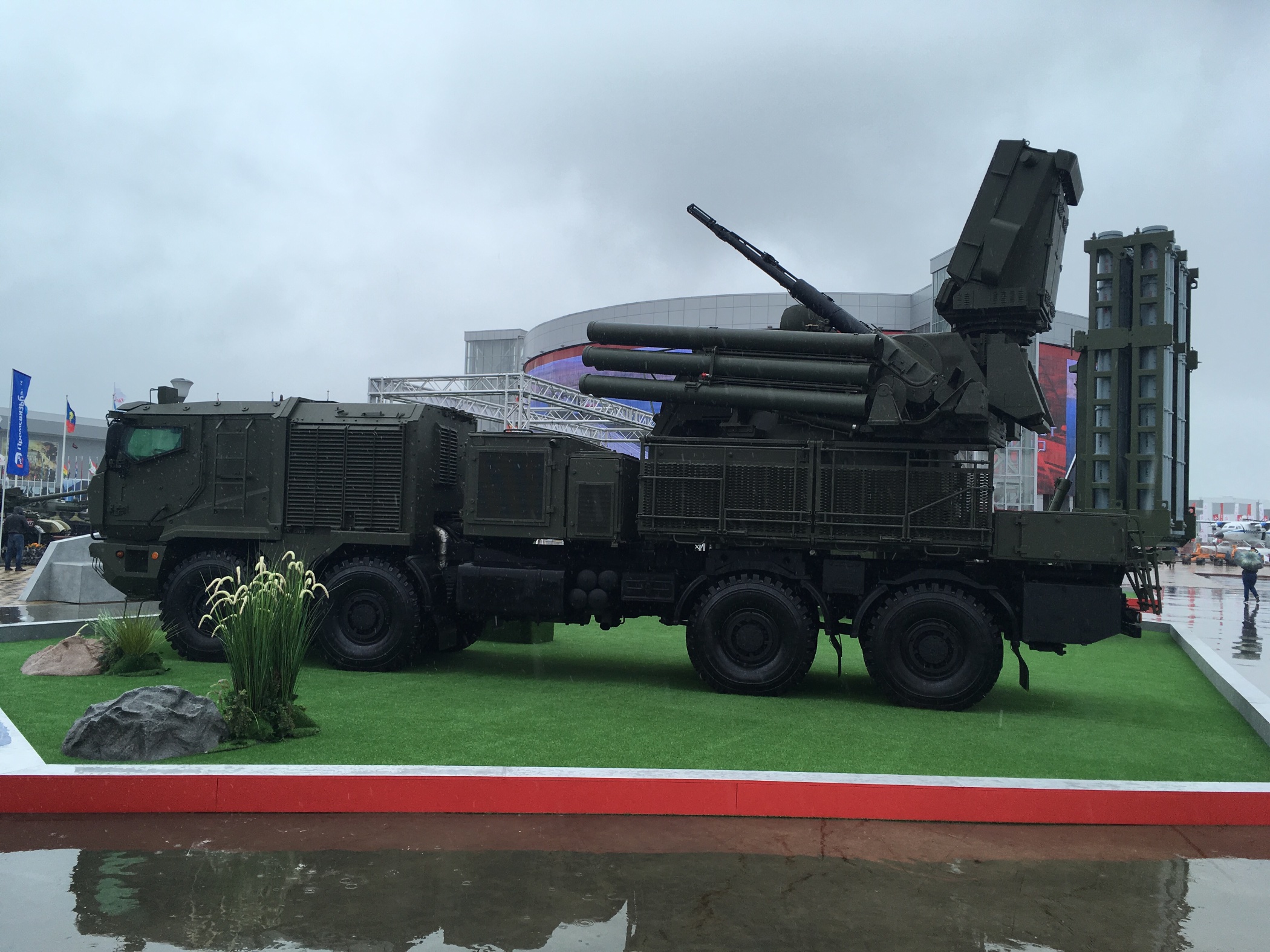

Na ruský protiletadlový raketo-dělový komplex Pancíř má být instalována nadzvuková zbraň. Díky novým raketám se může délka dosahu cíle ztrojnásobit.

O takových plánech informují Ruské noviny (Rossijskaja gazeta) s odkazem na zdroj v obranně-průmyslovém komplexu. Podle slov zdroje agentury příslušné práce už probíhají. Upřesnil také, že díky nadzvukovým raketám, kterými je vyzbrojen Pancíř, jeho dosah bude zvýšen na 50-60 km.
Nyní se komplex Pancíř velmi dobře představil. Mimochodem v Sýrii je používán ke krytí důležitých objektů. Může chránit nejen před leteckými útoky, ale i před útoky z vody a ze země.

V USA už Pancíř uznali jako ideální zbraň, kterou je možné úspěšně použít proti velkému počtu dronů.
Komplex váží 30 tun. Jeho rakety zničí cíl do vzdálenosti 20 km a ve výšce 15 km. Kromě toho může Pancíř využít spárovaný protiletadlový 30-mm kulomet s efektivním maximálním dostřelem až 4 km.
https://cz.sputniknews.com/svet/2018031 ... ane-rusko/

[Halladin]

Kromě toho může Pancíř využít spárovaný protiletadlový 30-mm kulomet

Terminologie....
Není náhodou všechno nad 20 mm už dělo , a ne kulomet ?

[Alchymista]

Všetko nie, ale posledné guľomety s kalibrom nad 15mm sa používali ešte za vojny. A mimochodom - tuším aj posledné kanony s kalibrom pod 20mm (nemecké 13 a 15 mm letecké MG131 a MG151)

[dase]

Terminologie....
Není náhodou všechno nad 20 mm už dělo , a ne kulomet ?

k terminologii poznámka, že např "zákon o zbraních" hovoří od 12,7 do 20mm jako o "středorážové munici"
(napsal jsem to trochu zjednodušeně tak nechytat úplně za slovo)

[Alchymista]

Rozlišovacím prvkom je obvykle konštrukcia strely a spôsob jej vedenia vo vývrte hlavne. "pušková" či "gulometná" strela je vedená a tesnená plášťom strely, kanonová/delostrelecká strela je vybavená osobitným konštrukčným prvkom - vodiacimi nákružkami.

[WuVirr]

C-RAM "Centurion" 20-mm

[skflanker_]

Samum / Самум

https://youtu.be/H21mnoR8h8g zverejnené 13.01.2019, dĺžka videa 2:44 min.
Výcuc z relácie:

Sloužím Rusku! Od 13.01.2019 ...

[skflanker_]

Ministerstvo obrany RF objednalo prvú šaržu "programovateľnej" 30-mm munície
Ministerstvo obrany Ruskej federácie pre štátne skúšky objednalo prvú pilotnú šaržu programovateľnej 30-mm munície. Predpokladá sa, že štátne skúšky budú ukončené v roku 2020.
Zdroj https://tass.ru/armiya-i-opk/6447851 z 20.05.2019

[danny1691]

[skflanker_]

Ukrajinská modernizácia Šilky = ZSU-23-4M-A1 Šilka / 3СУ-23-4М-А1 «Шилка»

https://youtu.be/Jd8Y8Cgn130 zverejnené 25.06.2019, dĺžka videa 4:13 min.
Zdroj https://defence-ua.com/index.php/home-p ... nnya-video z 25.06.2019
Dal som to sem, hoci to už má aj IR rakety "Igla" a nejde už o čisto kanónovú výzbroj.

[Juraj]

Podľa článku v Defence UA Ukrajina prevzala poľskú schému modernizácie starých zariadení PVO. Pri ZSU-23-4 ide o verziu ZSU-23-4MP Biała. Modernizácia má tri stupne :
- Základom je digitalizácia radaru, čo jednak zväčšilo dosah, ale aj schopnosť postreľovať ciele už od úrovne zeme. Nový systém je schopný brániť sa cieľom letiacim až 700m/s, pričom je schopný sledovať až 20 cieľov súčasne. Podľa materiálov sa zvyšuje pravdepodobnosť zasiahnutia cieľa dvojnásobne.
- druhým stupňom je dodanie optickej navádzacej sústavy a jej napojenie na bojový systém
- tretím stupňom je pridanie raketového komplexu

Rovnakým spôsobom chcú modernizovať aj prostriedky PVO 9К33М3 «Оса-АКМ» a 2К22 «Тунгуска». Modernizácia je podľa článku robená s cieľom získať efektívny prostriedok pre boj s malorozmernými vzdušnými cieľmi letiacimi relatívne nízko pri zemi - UAV, cruise missiles. O cene, resp. pomere cena/efektivita sa nikde nepíše
https://defence-ua.com/index.php/home-p ... zhrk-biala

[Alchymista]

Poliaci tiež modernizovali strelivo pre 23mm kanony, čo umožnilo zvýšenie účinného dostrelu až na 3500m - teda o 500-1000 metrov.
Digitalizáciu a doplnenie protilietadlovými raketami obsahujú aj ruské modernizácie Šilky - verzie ZSU-23-4M4 a ZSU-23-4M5.
V Rusku ale z vyrobených cca 6500 kusov zostalo len asi 130-150 kusov, takže ich modernizácia nemá pre ruskú armádu príliš vysokú prioritu.

[QVAK]

Dle mého názoru takto plošně rozprostřená PVO má jeden zásadní nedostatek. Je naprosto neuvelitelná takže bude nejspíše střílet na vše co se na nebi pohne bez rozdílu vlastní/cizí možná i na velké ptáky. Tudy cesta nevede ani s digitalizací(rušení).

[Svarboj]

Střelecké testy nového protiletadlového vozidla 2S38 „Derivacija“ (2С38 Деривация)

To potlačení zpětného rázu je velmi dobré na zbraň ráže 57mm(!) a na lehkém podvozku BMP-3. (Kompletní BMP-3 váží jen 18,7 tun)

[kenavf]

Střelecké testy nového protiletadlového vozidla 2S38 „Derivacija“ (2С38 Деривация)

To potlačení zpětného rázu je velmi dobré na zbraň ráže 57mm(!) a na lehkém podvozku BMP-3. (Kompletní BMP-3 váží jen 18,7 tun)

A nie je náhodou nacúvaný na nejakých mechoch s pieskom? Čas 1:18 za zadnými kolami.

[puma]

Něco tam leží, nejspíš plachta, ale stejně i kdyby to byl písek, není na tom úplně nacouvaná - dotýká se max. pásem, takže to nemůže mít žádný vliv na zpětný ráz při střelbě.

[Alchymista]

Pre porovnanie:
ZSU-57-2 (objekt 500) - dva kanony S-68 (= varianta plk S-60) na rovnaký /podobný náboj, podvozok je "skrátený" T-54/55, hmotnosť 28,1 tony, iná úsťová brzda
