RF - Bezpilotní prostředky

[puma]

Hodně zajímavé, UAV vrtulník s třemi laserem naváděnými střelami S-8L


https://mobile.twitter.com/RALee85/stat ... 8371017740

Pokud se ty neřízené rakety S-8 v laserem naváděné verzi zavedou (vypadá to, že to má Kalašnikov minimálně ve fázi prototypu), nic teoreticky nebrání je používat i na bitevních vrtulnících.

[puma]

:sipka: Docela elegantně by to nošení malého počtu řízených S-8L řešili ty nové modulární "krabicoidní" raketnice na 10ks a 5ks S-8, kdy se to dá skládat podle potřeby na sebe a jde nést v běžné konfiguraci až 40ks neřízených raket S-8 různých verzí a 10ks řízených S-8L v těch 5ks raketnicích (jako na fotce). Extrém je nést celkově 80ks neřízených raket S-8 a 20ks řízených S-8L pro mise vyloženě proti měkkým cílům.

Je to fakt zajímavé ta modulárnost těch krabiocidních raketnic na S-8, protože to dovoluje skládat zajímavé konfigurace dle operačních potřeb, například nést více verzí neřízených raket S-8 (jako například 20ks S-8OFP/1 a 20ks S-8KO/M, + 10ks termobarických S-8DM, nebo nových laserem naváděných S-8L) a odpalovat je odděleně (jelikož jsou ty raketnice oddělené) podle volby šturmana a dát do té spodní 5ks raketnice řízené S-8L na měkké cíle a je to.

"Krabicoidní" raketnice na S-8 vystavené na Army 2021
https://twitter.com/SandeepUnnithan/sta ... 5000161285


[puma]

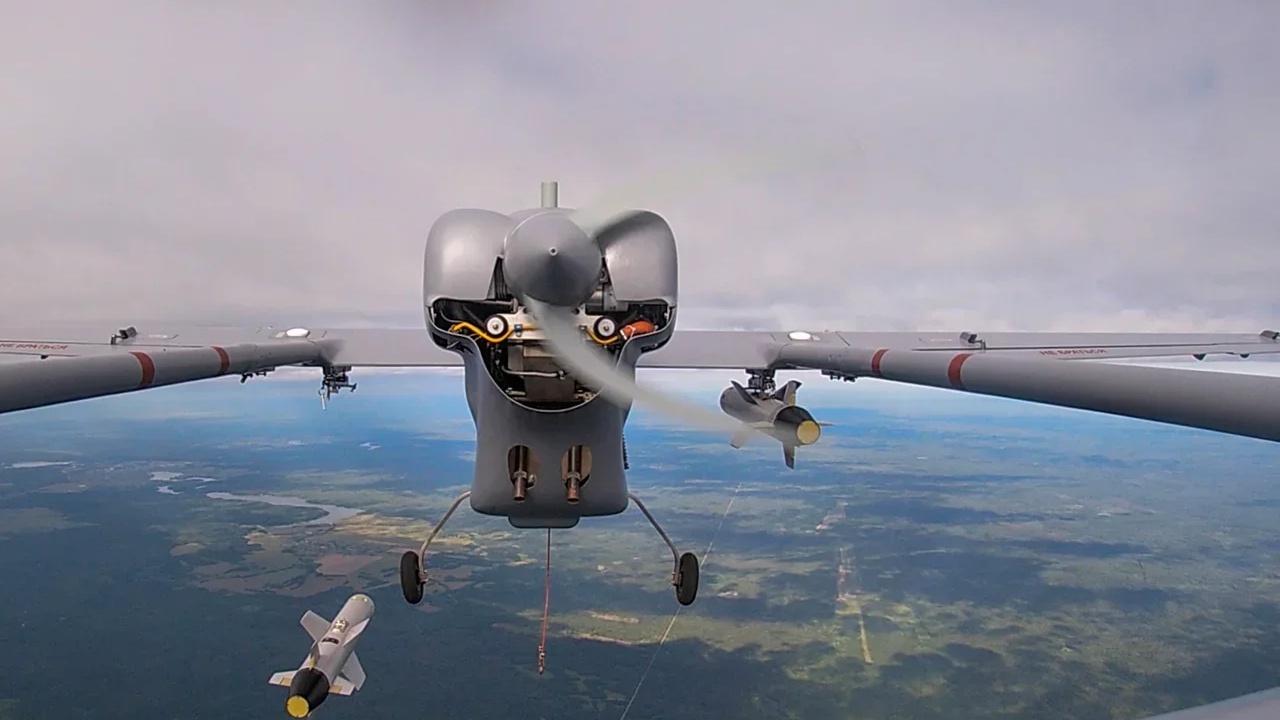

UACV Mimochodník (Orion) a Vlaštovka (Forpost-R) v úderné verzi na cvičení Západ 2021 - na závěsnících jsou zavěšeny 120mm miny Gran s laserovým naváděním naváděným.

https://tvzvezda.ru/news/20219131811-GaJks.html

1:30

Používají (upravené) laserem naváděné 120mm miny KM-8 Gran pravděpodobně s malým raketovým urychlovačem na zádi - dle fotky výše.

[puma]

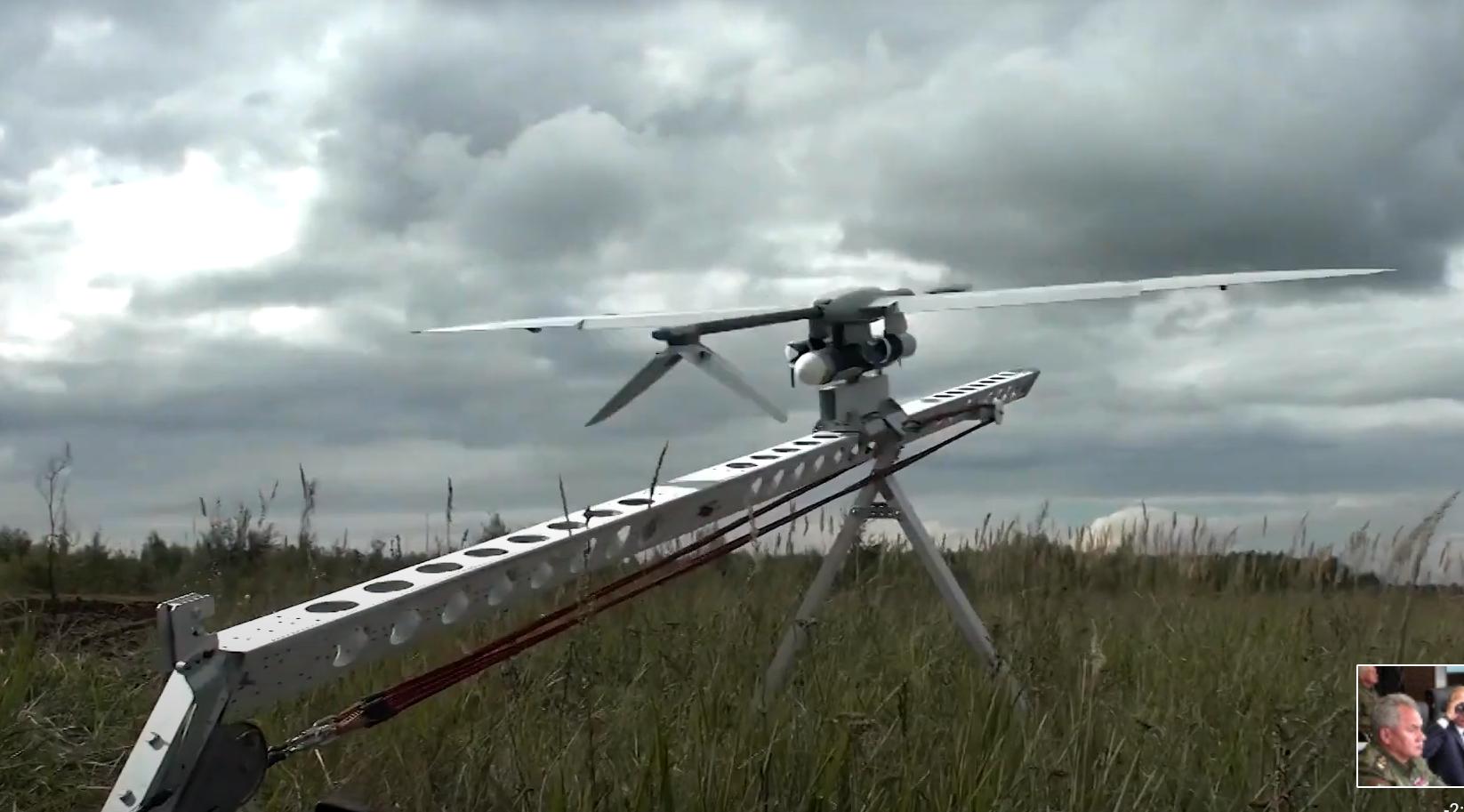

Zajímavý vehikl při Západu 2021 nesoucí asi dvě volně padající mini bomby (asi to budou upravené miny pro 60mm minomety nebo něco takového), to uprostřed bude asi místo pro baterie na elektromotor + vepředu elektrooptika.

Co to je za typ UAV jsem nikde nedohledal

[Alchymista]

:sipka: Ižmaš Granat-2/3?

[martanus]

Toto už je dost dobrý

UAV ZALA 421-16Е5G HD v Idlibu

Turečtí vojáci v Idlibu. Záběr z ruského UAV společnosti ze ZALA.
Dron byl testován v Idlibu a filmoval jak Turky, tak bojovníky. Rostoucí kvalita obrazu je povzbudivá.

https://colonelcassad.livejournal.com/7070776.html

[puma]

Tak ono hodně záleží jestli je ten obraz záznamem z vnitřního uložiště po přistání (bez ztráty kvality) a nebo je to jen záznam toho, co šel bezdrátově z UAV k operátorům, protože protlačit až na 100-150km FullHD video je dost složitý s tak malými UAV na takové velké vzdálenosti a v podstatě i zbytečný.

I u toho UAV ZALA 421-16Е5G píšou možnost záznamu 3 kanálů videa ve Full HD současně, ale bezdrátově "jen" přenos HD videa (1280 × 720px), ale dva kanály současně IR/TV, ale už to má HD termokameru - tady je pokrok..
https://zala-aero.com/en/production/bvs/zala-421-16e5g/

Optická hlava Z-16E5VHD60-IRA2/IRQ - má to i laserový značkovač s dosahem 1500m. Optický zoom v TV režimu 30x (Full HD), 60x (HD), a 8x u IR (HD). Dva video streamy současně v 640 x 512/1280 x 720 (HD).
https://zala-aero.com/en/production/tar ... hd60-irk-/

[Svarboj]

:sipka: Popisek: První domácí bezpilotní letoun s hybridním pohonem, ZALA 421-16E5G, byl představen 13. dubna, 2021.
Letecký komplex vybavený sekvenčním hybridním pohonným systémem je schopen zůstat ve vzduchu více než 12 hodin a překonat vzdálenost více než 1 200 km. Díky palubnímu počítači založenému na umělé inteligenci probíhá detekce a rozpoznávání objektů v reálném čase, zatímco videonavigace za letu slouží k minimalizaci účinků elektronického boje a zajištění naprostého rádiového ticha během letu. Hlavní výhodou sekvenčního hybridu je schopnost operovat nad cílem v elektrickém režimu, což mnohonásobně snižuje akustickou stopu bezpilotního systému.
Kromě optoelektronického užitečného zatížení je bezpilotní letoun vybaven zařízením pro rádiový průzkum, komunikačními opakovači a moduly pro monitorování mobilní sítě.

Dodatek. Pohonný systém je vybaven vyrovnávací baterií, která umožňuje bezpilotnímu letounu pracovat v elektrickém režimu až jednu hodinu. Úplné dobití vyrovnávací baterie ve vzduchu trvá 2 hodiny.
Ve videu demonstrován let s vytrvalostí 16h 24min. Na konci záběry mají být z Idlibu při pozorování "umírněné opozice".

[martanus]

V Novosibirsku byl představen první letový model útočného bezpilotního letounu S-70 Ochotnik

V Novosibirském leteckém závodě (NAP) pojmenovaném po V. P. Čkalovovi se uskutečnil první letový vzorek nejnovějšího ruského bezpilotního letounu S-70 Ochotnik. Probíhají přípravy na testy a první let dronu. Novinářům to dnes, 14. prosince, řekl náměstek ruského ministra obrany Alexej Krivoručko.

"Zavedení bezpilotního letounu znamená dokončení montáže výrobku jako celku, jeho vybavení veškerým potřebným palubním vybavením v souladu s požadavky na létající prostředky a přechod na komplexní pozemní zkoušky v rámci přípravy na první let," uvedl.
Náměstek ministra obrany během své pracovní cesty do Novosibirsku zkontroloval plnění státní obranné zakázky v NAP a uskutečnil schůzku s vedením závodu, na které projednal plnění státních zakázek. Krivoručko dohlížel na rozvinutí prvního letového modelu Okhotniku a kontroloval také proces montáže druhého letového modelu.

Krivoručko dodal, že výroba dronu vyžaduje kompletní vývojový a testovací cyklus všech komponent. Nelze jej sestavit z dílů dostupných na trhu, jako je tomu u mnoha zahraničních dronů.

https://eadaily.com/ru/news/2021/12/14/ ... vosibirske




Sériové dodávky útočného bezpilotního letounu Ochotnik začnou v roce 2022 - ruské ministerstvo obrany

Sériová smlouva na dodávku nejnovějšího ruského útočného bezpilotního letounu (UAV) S-70 Okhotnik bude uzavřena do šesti měsíců. Oznámil to dnes, 14. prosince, náměstek ruského ministra obrany Alexej Krivoručko ve vysílání televizního kanálu Rossija-24.

"K dnešnímu dni je komplex již zcela vážně připraven na sériovou výrobu. Rád bych dodal, že v blízké budoucnosti již uzavřeme sériovou smlouvu na dodávku těchto bezpilotních letounů S-70 Hunter. Tato vozidla jsou zatím testovací, ale do šesti měsíců uzavřeme sériovou smlouvu, která bude předcházet dodávce těchto dronů," řekl.

V Novosibirském leteckém závodě V. P. Čkalova byl dnes představen první letový model letounu Hunter. Druhý letový model je ve fázi montážní výroby.

Dron S-70, vyvinutý konstrukční kanceláří Suchoj, je navržen jako "létající křídlo" s technologií stealth, která snižuje jeho radarovou stopu. Podle otevřených zdrojů je jeho vzletová hmotnost až 20 tun a maximální rychlost letu asi 1 000 km/hod. Sériové dodávky jsou naplánovány na rok 2024. "Hunter" se poprvé vznesl do vzduchu 3. srpna 2019.

https://eadaily.com/ru/news/2021/12/14/ ... ony-rossii

[nine_mike]

Nerozumiem prečo tam nechali tie pitotky tak trčať?? Alebo to nie sú len pitotky, ale aj antény alebo niečo iné?

[puma]

To je jen na prototypech skrz potřebu získat ničím (konstrukcí) neovlivněná měření, z sériových strojů to odstraní, zůstane jen malá pitotka na špici dilektrického krytu radaru (která je tam nově umístěná).

[Alchymista]

To si môžeš všimnúť aj na prototypoch vrtuľníkov a lietadiel - na ramene sú pred trup a krídlo vysunuté nielen snímače tlakov (pitotova a venturiho trubica, prandtlova trubica ako snímače statického a dynamického tlaku), ale aj "krídelkové" snímače uhlu nábehu, vybočenia a sklzu... Ulohou je nielen "presné" meranie letových parametrov, ale aj kalibrácia zodpovedajúcich "prevádzkových" letových snímačov umiestnených na trupe stroja. Tie sú totiž ovplyvnené prúdením okolo trupu a krídiel a aby ukazovali skutočné parametre, musia sa kalibrovať.

[Lookass]

UCAV Orion při cvičné střelbě zasahuje cíl ve vzduchu .
https://vk.com/feed?w=wall-140312885_468294


Vypadá to na kornet

[puma]

100% Kornet - viz, v příštím roce už má být integrovaný i Vichr-1.

[nine_mike]

Začali sa testy Orionu vo verzii pre rádiolokačnú rozviedku. Takto vybavený orion bude schopný vyhladávať rádiolokačné ciele na zemi, vode aj vo vzduchu a dáta o nich posielať do jednotného systému riadenia bojiska. Taktiež by mal byť schopný riadiť roj kamikadze-dronov útočiacich na zistené ciele.
https://www.rbc.ru/rbcfreenews/61be6a409a7947fbfbd6a928

[Alchymista]

ZALA Lancet v akcii - dvojica lancetov likvidovala "snipera TOW" - špičkového operátora TOW aj s jeho skupinou a ďalším Lancetom bol likvidovaný významný poľný veliteľ (oba v roku 2020). V oboch prípadoch ciele útočiace UAV zbadali - ale utiecť už nestihli.

[Jur4j_]

Asi to patrí sem...

https://www.rt.com/russia/543795-orion- ... e-footage/

UAV Orion + nejake to videjko

[skflanker_]

Slúžim Rusku. Vysielané 30.01.2022
Moskovskaja oblasť, Dubna, závod na výrobu BPLA Kronštad, vizita MO, zábery na sériovú výrobu BPLA...

Vybavenie BPLA "Inochodec-BPA-S" (Иноходец-БЛА-С) ala Orion-S (Орион-С) so satelitným spojením / navádzaním. Tvorcovia daných blokov sú НИИ СТТ (НИИ Современных Телекоммуникационных Технологий), závod "Edeľvejs" (Эдельвейс)
Obr.1- Fotografia z dielne v Dubne
Obr.2- Pohľad spredu na blok "Akcent-SM" (Акцент-СМ).
Obr.3 - Pohľad zozadu na "Akcent-SM" (Акцент-СМ).
Obr.4 - Fragment vlnovodu a výkonového zosilňovača

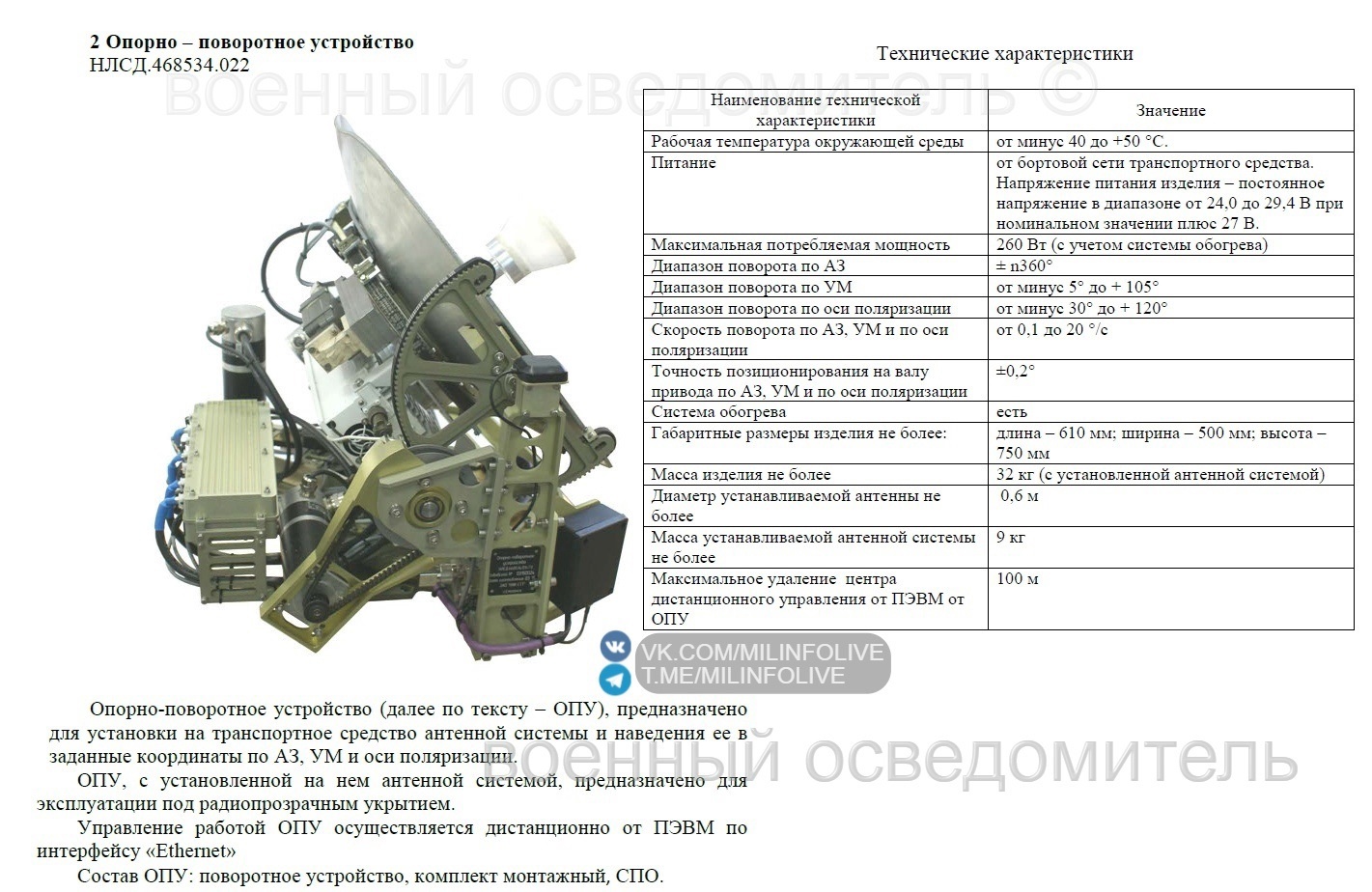

Obr.5 - Výrobok NLSD.468534.022 (НЛСД.468534.022) použitý na ťažkom BPLA "Aľtius-RU" (Альтиус-РУ).
Obr.6 - Špecifikácie a technické vlastnosti výrobku NLSD.468534.022


Zdroj https://vk.com/wall-123538639_2147206 z 28.01.2022 + diskusia

[Alchymista]

antenny systém je otočný okolo troch osí - celý v základni okolo vertikálnej osy, antenny blok okolo jednej vodorovnej osy a samotná parabola antény okolo druhej vodorovnej osy (osa polarizácie)

[skflanker_]

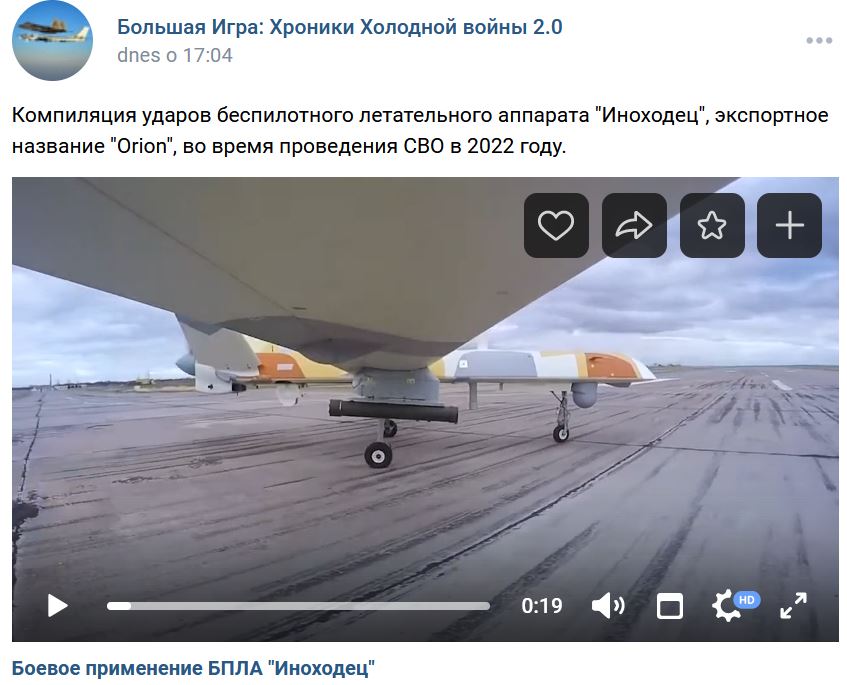

Kompilácia zásahov bezpilotného lietajúceho aparátu BPLA Inochodec (Иноходец) s exportným názvom Orion počas SVO v roku 2022.

Video https://vk.com/video-104764077_456262893 dĺžka 5:26 min.
Zdroj https://vk.com/wall-104764077_320506 z 16.04.2022
