Rakety vzduch-vzduch/země

[k42]

Zajímavá věc - tedy možná jenom pro mě - zazněla ve skvělém rozhovoru s Josefem Milerem, super pilotem MiGu-23 a dnes báječným leteckým instruktorem (létal s 23-kou také v Display teamu AČR): že rakety R-60 měly "off boresight" vlastnosti - 45° od osy rakety/letu, směr se volil ovladačem na kniplu. Myslel jsem, že první taková raketa ve výzbroji byla R-73. Jinak výborný a dlouhý rozhovor, pěkně a kvalifikovaně vedený...
https://www.youtube.com/watch?v=v5e5X-GaFfw

[Alchymista]

Nielen R-60, vedela to i "ťažká" R-23T - tá mala v koordinátore cieľa ("očku") aj systém clon zavesený na samostanom kardanovom zásvese pred zrkadlom a gyrokosopom kordinátora, a bola schopná ním odtieniť napríklad Slnko alebo iné výrazné a plošné infračervené zdroje od bodového cieľa. To zlepšovalo možnosti útoku na vzdušný cieľ a znižovalo možnosť straty cieľa.

[k42]

To tedy čumím... ze západní literatury jsem žil v bludu, že první "off boresight" rakety vůbec byly R-73, k čemuž se Západ dohrabal až o 10-15 let po Sovětčících... že to uměla R-60 a dokonce i "muzeální" R-23T, to je překvapení. Jinak "pan pilot" Ing. Josef Miler je také známý letecký modelář...

[skflanker_]

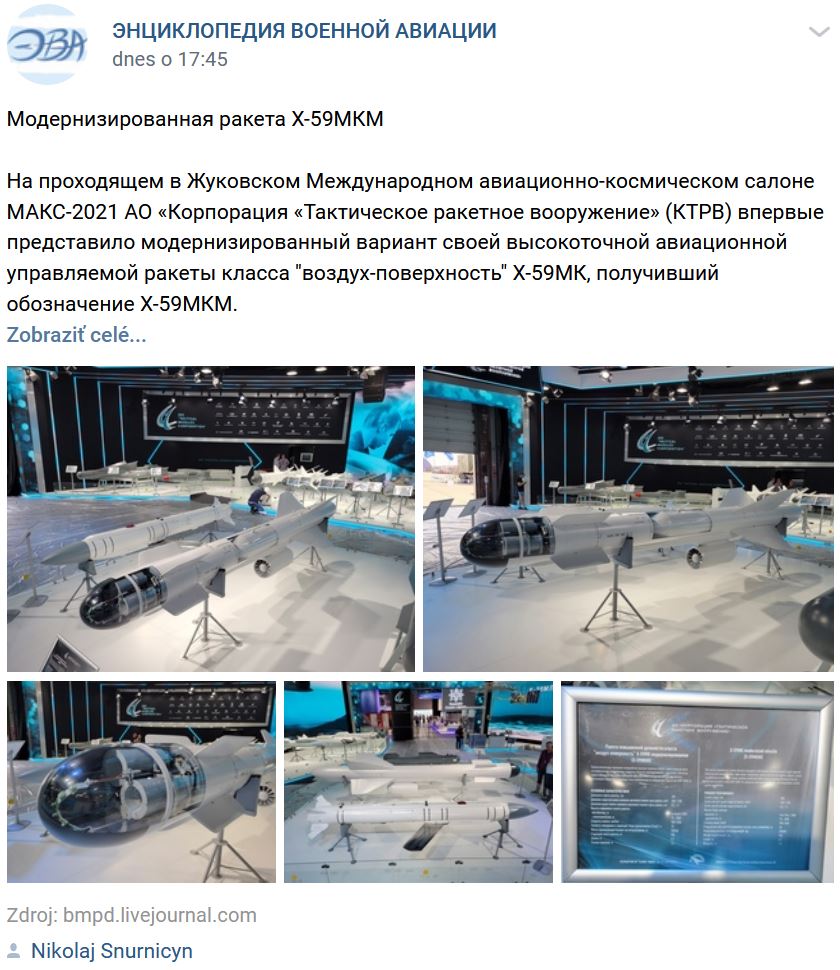

Protizemná Ch-59MKM (Х-59МКМ)

https://youtu.be/KUtWgBp-Avo zverejnené 20.07.2021, dĺžka videa 15 sek.
Ch-59MKM je vybavená prenikavou bojovou hlavicou a je určená na likvidáciu stacionárnych, odolných pozemných cieľov s vopred známymi súradnicami.
"В ракете Х-59МКМ используется оригинальная конструкция тандемной проникающей боевой части с основным проникающим зарядом массой 320 кг и предзарядом общей массой 40 кг, состоящим из пакета из четырех кумулятивных элементов."
V rakete Ch-59MKM sa využíva originálna konštrukcia tandemovej prenikavej bojovej hlavice s hlavnou prenikavou náložou o hmotnosti 320 kg a prednáložou o hmotnosti 40 kg, ktorá pozostáva z balíka 4 tvarovaných kumulatívnych náloží. Navádzanie je automatickým navigačným a riadiacim systémom SNAU-59MK-02 (СНАУ-59МК-02), ktorý pravdepodobne využíva inerciálno-satelitné navádzanie, s deklarovanou presnosťou zásahu 10 m.
Štartovacia hmotnosť Ch-59MKM je 930 kg, dĺžka 5,7 m, rozpätie krídel 1,3 m. Je vybavená prúdovým motorom, cestovná rýchlosť 900-1050 km/h, výšku letu od 15 m do 2000 m. Oficiálny maximálny dolet je 285 km (tento dolet sa môže týkať exportného modelu a je obmedzený limitmi medzinárodných zmlúv). Vypustenie z lietadla-nosiča je možné vo výškach od 200 do 11 000 m.
Zdroj https://bmpd.livejournal.com/4356305.html z 22.07.2021 + foto + viac info

Klon https://vk.com/wall-173678697_192407 z 22.07.2021

[skflanker_]

Как работает противотанковая ракета «Вихрь» // Ako funguje protitanková raketa Vichr

https://youtu.be/DobAdQEaBmY zverejnené 21.07.2021, dĺžka videa 2:29 min.
Nosičom riadených rakiet Vichr je vrtuľník Ka-52 Aligator.
- Ka-52 môže byť podvesený 2 blokmi po 6 raketách Vichr
- rýchlosť rakety Vichr dosahuje 610 m/s
- rozsah použitia od 800 do 10 000 m, výška výstrelu z nosiča od 10 do 4 000 m
- tandemová bojová hlavica umožňuje preraziť homogénny pancier (za dynamickou ochranou) s hrúbkou 750 mm.
Riadená strela Vichr-1 bola testovaná v 03/2021, kde sa uskutočnilo 22 štartov rakiet Vihr-1
Zdroj https://vk.com/wall-123538639_1929985 z 22.07.2021

[Alchymista]

Tá "prednálož" na Ch-59MKM je dobrý macek... Priemer každej nálože tak 150mm, dlžka cca 400mm, priebojnosť to bude mať majmej pol metra RHA, a dosah najmenej desať metrov. Účelom je preraziť vonkajší, prípadne aj vnútorný plášť lode a umožniť hlboký prienik vlastnej bojovej časti s dopadovou rýchlosťou 250-290m/s do vnútra konštrukcie.

[Svarboj]

Ch-59. 10 metrů odchylka je fakt moc v dnešní době. Navíc u takové drahé křídlaté střely použit jen navádění INS/GLONASS? Ten bunkr musím nejen probít ale taky (dobře) trefit.

[puma]

Jenže to je u exportní verze, všechny tyhle oficiálně zveřejňované TTD ruských zbraní se týkají jen exportních verzí, jaké to má TTD u domácí ruské verze nikdo reálně neví, protože to oficiálně nikdo neřekne.. Pokud jsou hlavním cílem lodě a bunkry, tak 10m stačí, stejně na takový cíl letí minimálně dvě střely, nebo ještě více.

[Alchymista]

S ľubovoľnou inerciálnou alebo družicovou navigáciou, bez inej kontroly proti realnemu terenu (laser, IR, televizia, RL...) pri dobe letu >15 minut menšiu CEP urobíš len ťažko. Už len určenie vlastnej pozície v momente spustenia inerciálnej navigácie je celkom problém... S akou presnosťou určíš počiatočný bod trasy?

[Svarboj]

Plovoucí loď jen navedením INS/satelit nelze pochopitelně trefit.

[puma]

Ale lze za předpokladu, že po datalinku střele aktualizujete souřadnice cíle z nosiče. K tomu nezapomínejte, že Ch-59 byly a jsou hlavně optoelektronicky naváděné střely, kdy operátor po datalinku přes kameru řídí v závěrečné fází ručně let střely na cíl, tedy pokud tam ten datalink zůstal, mohou na ní po něm posílat aktualizaci souřadnic cíle, což by se jako funkce hodilo pro přeprogramování i stacionárního cíle za letu.

[Svarboj]

Až na to, že takhle to satelitní korekční navádění u žádné zbraně nefunguje. Zbraň letí jen na dané jednorázové souřadnice a nikoliv na cíl. Proto se používá jen na stacionární cíle. Příjem korekcí nepřichází permanentně tak, aby šlo neustále měnit pozici souřadnic podle pohybu cíle.

[kenavf]

A čo keby si strela pomocou svojej kamery upresnila ciel aby si skorigovala odchylku a trafila bodovo.

[Skeptik]

Ch-59. 10 metrů odchylka je fakt moc v dnešní době. Navíc u takové drahé křídlaté střely použit jen navádění INS/GLONASS? Ten bunkr musím nejen probít ale taky (dobře) trefit.

Ch-59MKM je vybavená prenikavou bojovou hlavicou a je určená na likvidáciu stacionárnych, odolných pozemných cieľov s vopred známymi súradnicami.

Měl jsem dům o půdorysu cca 10x10 metrů ... vnitřní prostor nic moc, velitelské stanoviště pro víc jak 10 osob by se do něj těžko vešlo.
Alchy, ty si v tom větší odborník, co by se s takovým prostorem a lidmi v něm stalo při výbuchu 320 kg nálože v něm? V kterémkoli místě.

[kenavf]

Je rozdiel trafiť s odchylkou dom alebo bunker. Ak to dostane na okraj dom tak leží ak to dostane na okraj bunker s metrovou betonovou stenou tak to možno ani nespozná pretože strela sklzne a neprebije.
Američania tuším do Iraku urobili improvizované protibunkrové bomby tak že z púšte stiahli "uloženky" nejakých veľkokalibrových diel a z ich pevných hrubostenných hlavní urobili plášte tých bomb, aby bolo zaručené že hmotnosťou a pevnosťou prebijú stenu bunkra a vybuchnú až vo vnútri bunkru.

[Alchymista]

Měl jsem dům o půdorysu cca 10x10 metrů ... vnitřní prostor nic moc, velitelské stanoviště pro víc jak 10 osob by se do něj těžko vešlo.
Alchy, ty si v tom větší odborník, co by se s takovým prostorem a lidmi v něm stalo při výbuchu 320 kg nálože v něm? V kterémkoli místě.

320kg priebojná hlavica - to je tak 50-90kg trhaviny. V uzavretom priestore do 5000 m3 a/lebo do vzdialenosti 25m sa to dá považovať za spoľahlivo smrtiace.
Problem je, že ak bojová časť neprenikne do vnútra priestoru, tak každý decimeter betonu a zeminy znižuje jej účinnosť - a "tri metre" mimo už spôsobí, že výbuch "vyfúkne" na povrch, ako sa prebúra do odolnejšieho bunkra. Menšie objekty sú v tomto smere pri rovnakej hrúbke stien odolnejšie. Preto tiež v Sýrii spočiatku hojne padali 1500kg bomby - jednak majú vyššiu priebojnosť, prenikajú hlbšie, a jednak má 440kg nálož väčší dosah (až do 10-15m) aj keď objekt priamo nezasiahne.

kenavf - Tie penetratory sa robili kvôli zasahnutiu veľmi hlboko uložených objektov - teda kvôli extremne vysokej priebojnosti. Sú tiež veľmi ťažké - 2000 - 4000 lb - a ich prierezové zaťaženie je teda najmenej 3-6 vyššie ako u 320kg bojovej časti Ch-59.

[Skeptik]

Alchy
Díky. 10x10 opravdu není velký objekt = takových cílů musí být na bojišti, pro relativně levnou CH-59MKM, poměrně hodně.
A nižší přesnost inerciálně / satelitně naváděné střely nebude v těchto případech problém.
Ostatně takto naváděná střela nebude určena pro sofistikovaná bojiště (kde lze předpokládat zarušení satelitního signálu), ale spíše pro boje typu Sýrie, Lybie či Afgánistán.

[Lookass]

Střela Izdelie 305E na fóru Army-2021



Byla představena exportní verze nejnovější řízené střely, známé jako "vzorek 305"

je určena pro modernizované verze moderních ruských bojových vrtulníků Kamov Ka-52M a Mil-28NM.

Podle korespondenta agentury TASS je garantovaný dolet nejnovější exportní verze rakety 14,5 KM



https://vk.com/feed?w=wall-123538639_1969579

[Alchymista]

:sipka: preklad textu z obrázku TTD:
Diaľka riadeného letu (horizontálneho) - 14 500 m
Rýchlosť letu - do 230m/s
------> doba riadeného letu >60 sekúnd (strašne veľa!)
Výška letu rakety nad povrchom zeme - 100-600m
Hlavička samonavedenia - optická, termovízna
Bojová časť - trieštivo-trhavá
Hmotnosť bojovej časti - 25kg
Hmotnosť rakety - 105kg
Dlžka rakety - 1945mm
Priemer trupu - 200mm
Teploty použitia - -50/+50°C
System riadenia: kombinovaná - inerciálne navedenie s korekciou od aparatúry satelitnej navigácie a samonavedenie pod riadením hlavičky samonavedenia (GSN) s možnosťou účasti operátora na záverečnom úseku dráhy (prenos obrazu cieľa ???)

-----------------------------------------------------------------------------------------------------------
Podľa fotky
- dve "obrovské" stopovky (ak sú to stopovky),
- krídelká na zadnom krídle
- dvojité predné kormidlá - aerodynamicky zaujímavé riešenie
- vodiace prvky pre podvesenie na APU/vypúšťacie zariadenie (nie od kontajneru), pripojovacie konektory vzadu

[puma]

Ta pomalá rychlost není nevýhoda, hlavní smysl této střely je její řízení přes datalink s přenosem obrazu, proto má vzadu na kormidlech ty dvě antény. Tedy je to protizemní-střela specifického použití proti určitým typům cílů, kde není kritický čas a operátor díky relativní nízké rychlosti střely může dělat průzkum i za letu. Tedy má to TTD mezi Spike-ER II a Spike-NLOS na vrtulníku jen to nemá optický kabel, ale přenos dat po datalinku, k tomu se dá předpokládat, že to použijí i na pozemních platformách.

To je ta nová velká střela co ukazovali rozmazanou na Mi-28NM.
