Multifunkční palubní křídlatá střela nebo klouzavá (raketo)bomba? Ch-50
https://twitter.com/MuxelAero/status/14 ... 0487068681

[Alchymista]

Ch-50 podľa Ch-31 v pozadí:
dlžka ~ 2,5 metra, rozpätie ~ 2 metre, priemer ~30-35cm, hmotnosť odhadom ~ 200kg

Ch-MD - spôsob pripojenia dosť podobný výrobku 305E

[skflanker_]

Streľba ako na Silvestra, to sa často nevidí = 4 lietadlá po 2 rakety = naraz 8 rakiet na jeden cieľ M6 = https://vse-pro-zbroy.ucoz.ua/publ/30-1-0-51
Video https://vk.com/video-182816816_45624002 ... NwQm4pJ3DF, dĺžka videa 24 sek.
Originál https://vk.com/video-70965775_456241515, dĺžka videa 14 sek.
Zdroj https://vk.com/wall-182816816_72420 z 04.01.2022

[Skeptik]

V AA střelách se moc nevyznám, tak se zeptám:

Vypadá to, že vždy jedna z těch dvou střel odpálených jedním letadlem letí přímo na cíl, zatímco druhá se "potopí" a pak se k cíli vydá "zdola".

To je nějaký softwarový manévr pro eliminaci obraného manévru cíle (AAM fakticky přilétají ze dvou směrů), vliv turbulence (která některé střely "strhne" pod letadlo), a nebo technický problém s různou dobou náběhu raketového motoru na plný tah (tedy výrobní chyba) ???

Díky, pokud někdo víte.

[nine_mike]

Ak sú to strely s IR navedením, tak je možné, že to robia preto aby druhá strela neletela cez alebo v blízkosti splodín horenia motora prvej strely, to by asi nerobilo dobre tomu IR čidlu.

[Alchymista]

Zo video je dosť staré (aspoň rok)...
Skeptik - úvaha o programovom odvedení rakety zo stopy predchádzajúcej bude pravdepodobne správna.
Jav zámeny vpredu letiacej rakety a cieľa bol pozorovaný opakovane aj našimi pilotmi pri streľbách na Balte pri súčasných odpaloch R-3S v dvojiciach lietadiel. Na základe toho si piloti zaviedli pravidlo, že najprv strieľa vedený, až potom vedúci dvojice.
Druhý vec - modernejšie rakety majú rôzne algoritmy na elimináciu infračerveného rušenia typu "mrak" (odrazov slnečného žiarenia od mrakov) a ten manéver môže byť prejavom činnosti takého algoritmu, pretože motor vpredu letiacej strely vytvára plošné rušenie podobného typu.

[Kalinac]

Konstrukční kancelář "Raduga" řekla, proč nejnovější raketa X-69 potřebuje čtvercový průřez

Jak poznamenal zaměstnanec konstrukční kanceláře "Raduga" Dmitrij Poddubsky, "čtvercová" raketa ve větším počtu se vejde do nejnovější stíhačky Su-57. Ale je tu další výhoda.


.
Zaměstnanec konstrukční kanceláře Raduga, Dmitrij Poddubsky, řekl Zvezdě na fóru Army-2022, proč má nejnovější raketa X-69 atypický čtvercový průřez.

"Navenek je to čtverec. Pokud věnujete pozornost celé expozici, pak všechny ostatní rakety, které máme, jsou "kulaté". To bylo provedeno za účelem umístění čtyř raket do prostoru trupu Su-57. To vám také umožní nalít více paliva a poskytnout maximální dojezd 290 kilometrů, "řekl Poddubsky.
Poznamenal také, že rychlost rakety může dosáhnout 1000 kilometrů za hodinu.

https://tvzvezda.ru/news/20228161843-9ZLZG.html

[Alchymista]

+ "vlastnosti stealth" - veľmi silné zmeny RCS podľa uhlu pohľadu

[kenavf]

:sipka: Je ale otázne či pri tak malých rozmeroch rakety má význam hrať sa s RCS.

[Alchymista]

má-nemá - lokátory centimetrového pásma riadia palbu lodných CIWS

[kenavf]

K tomu lokátoru je ale raketa väčšinou postavená špičkou takže ten štvorcový prierez by nemusel ohľadom RCS až tak vadiť a doba keď bude k niektorej lodi zo svazu bokom bude veľmi krátka(1000km/h). Asi im to za ten kompromis stojí. Koľko percent paprsku sa odrazí naspäť k radaru ak je ožarovaná plocha vodorovná alebo zvislá?

[petrp]

Záleží na vlnové délce odrazné plochy v dané polarizaci a orientaci antény radaru. Násobky Lambdy/2 a opačná polarizace znamená útlum ca 25-30 dB. U neharmonické odrazná plochy nehraje polarizace roli..

[Skeptik]

kenavf má pravdu.
Střela letí přímo na cíl = rozdíl v RCS střely kruhového a čtvercového průřezu bude minimální.

Skladnost "krabicových" střel a jejich větší vnitřní zásoba paliva vzhledem k rozměrům střely však zásadní roli hraje.

Samozřejmě, že stejného efektu (větší množství paliva) lze dosáhnout i zvětšením průřezu střel ... pak se ale nevejdou do pumovnice.

[kozlus]

A pak taky ver rusakum tu priblizovaci rychlost a vlastne i dolet.

[Alchymista]

Rychlosť by sa veriť aj dala - aerodynamika neumožňuje príliš čarovať, po prekročení 950-1000km/h silne narastá odpor, pretože obtekajúci prúd už lokálne dosahuje rýchlosť zvuku a tvoria sa rázové vlny.

[skflanker_]

LMUR (ЛМУР) = Výrobok-305 (Изделие-305)
Legendárny LMUR (Izdelije-305) používaný v ŠVO na UA vystavený na Armija-2022.
Naša redakcia sa podrobne pozrela na GSN (navádzacia hlavica) tejto rakety a bola príjemne prekvapená skutočnosťou, že raketa je vyrobená z domácej základne komponentov od a do (kamkoľvek naše oči dosiahli)! Bez ohľadu na to, ako veľmi sme sa do GSN pozerali, nemohli sme nájsť žiadnu importovanú základňu komponentov! Všetko je naše, pôvodné! Metallokeramika (IMS) (Металлокерамика (ИМС)), "Rombiki" (Ромбики) a piata akceptácia - všetko je tak, ako má byť s vojenskými výrobkami. Dokonca aj zostava odtrhávacieho konektora je vyrobená našimi spoločnosťami.
Žltkastý odtieň fotografií je spôsobený skleneným krytom GSN, cez ktorý boli fotografie zhotovené.

Zdroj https://vk.com/wall-123538639_2928964 z 24.08.2022 + 7 kvalitnejších foto
+
Staršie foto = vrtuľník Miľ Mi-8MNP-2 (Ми-8МНП-2) letectva FSB RF (ФСБ РФ) = pohraničiari (prvé 2 foto), závesníky pre LMUR (Izdelije-305)


Zdroj https://vk.com/wall-123538639_2929472 z 25.08.2022 + 5 kvalitnejších foto, 3 posledné z Armija-2022 a rodina Miľ Mi-28

[skflanker_]

Ešte k spôsobu zameriavania neriadených rakiet "kabrirovanie"
Žiaľ, nepodarilo sa mi pre vás nájsť operátora dronu (BPLA), ani bežného pešiaka, ani vojaka, ani vojnového korešpondenta, dokonca ani fotografa, ktorý by Vám povedal o účinnosti tohto spôsobu bojového použitia, preto si vypočujte operátora bojového vrtuľníka, ktorý sa kabrirovaním priamo zaoberá. Publikované od pilota vrtuľníka s minimálnymi úpravami:
Dobré ráno, FB (Fighterbomber)!
Pravidelne píšu o neúčinnosti streľby z kabrirovania. Hovoria, že minú/nezasiahnu cieľ, strieľajú do neba a tak ďalej. V niektorých prípadoch to tak bolo v začiatkoch / v prvých dňoch. Koniec koncov, tento typ streľby nebol realizovaný na polygónoch na cvičeniach (necvičil sa). Pozreli sme sa teda na to, čo to je, a zabudli sme na to. Spotreba munície je vysoká, a keď letia 4 rakety, je veľmi ťažké posúdiť / vyhodnotiť zásah cieľa. A na cvičiskách / polygónoch mavikov (мавиков ???) niet.
Trénovali sme so spotrebou 1/2 bloku na útok, ale s nákladom 40 NAR (НАР = neriadená raketa) na let. To znamená, že nemôžete naplánovať veľa letov na výcvik, prekračujeme limit rakiet na zmenu. A počas cvičení veliteľov vôbec nezaujíma, či rakety prichádzajú z ničoho nič, alebo naopak, či vrtuľník zaútočí na cieľ, ktorý je podľa nich za horizontom.
Ale na Ukrajine sa piloti po 3 - 4 letoch naučili lietať (manuálne - rukou držali knipel) a teraz pokrývajú s rozptylom +-50m stred rozptylovej elipsy. A po nainštalovaní softvéru do palubných počítačov vrtuľníkov na výpočet streľby z kabrirovania pre všetky typy NAR sú výsledky odchýlky takmer nulové. Ťažké rakety lietajú presnejšie, sú menej ovplyvnené vetrom a inými vonkajšími podmienkami počas letu. Mám pilotov, ktorí pri jednom útoku použijú S-13 (C-13) z kabrirovania, potom klesnú k zemi (klesnú za horizont pre nepriateľa) a ešte vystrelia S-8 (C-8) z nového kabrirovania na susedný cieľ. A koniec koncov, všetky ciele sa určujú podľa údajov z dronu (BPLA) (=pilot cieľ nevidí, je za horizontom, za kopcom). Je škoda, že ešte nie všetky vrtuľníky môžu používať ťažké NAR. Ale pracujeme na tom.
Tak ... napríklad v piatok 02.09.2022 použitie NAR S-13 (C-13): zo 6 vypustených z Mi-28 (Ми-28) zasiahli budovu prerobenú na sklad. Výbuch sa ukázal ako atómový a potom 24 hodín tá budova horela. Priamy zásah neriadenou raketou zo 7 (!!!) km je, samozrejme, prvkom šťastia, ale šťastie sa nezaobíde bez zručností.
Takže nám to ide celkom dobre aj z kabrirovania. Márne píšu o nízkej účinnosti tejto metódy. Nie je to horšie, ako použitie z horizontálneho letu z 2km, pretože z 2km neuvidíte cieľ typu ľudia v zákopoch.
A stále budete hlúpo pracovať na súradniciach, rovnako ako z kabrirovania. Aký je potom rozdiel v tom, ako strieľate, ak sú výsledky porovnateľné. Lenže vzhľadom na veľký počet MANPADS (ПЗРК) u nepriateľa by nám pri streľbe na 2km v čase písania tohto komentára došli vrtuľníky a posádky.
P.S. Na fotografii je bojové použitie lietadla Su-25 (Су-25) a neriadených rakiet S-24 (С-24).

Zdroj https://vk.com/wall-182816816_84802 z 06.09.2022
+

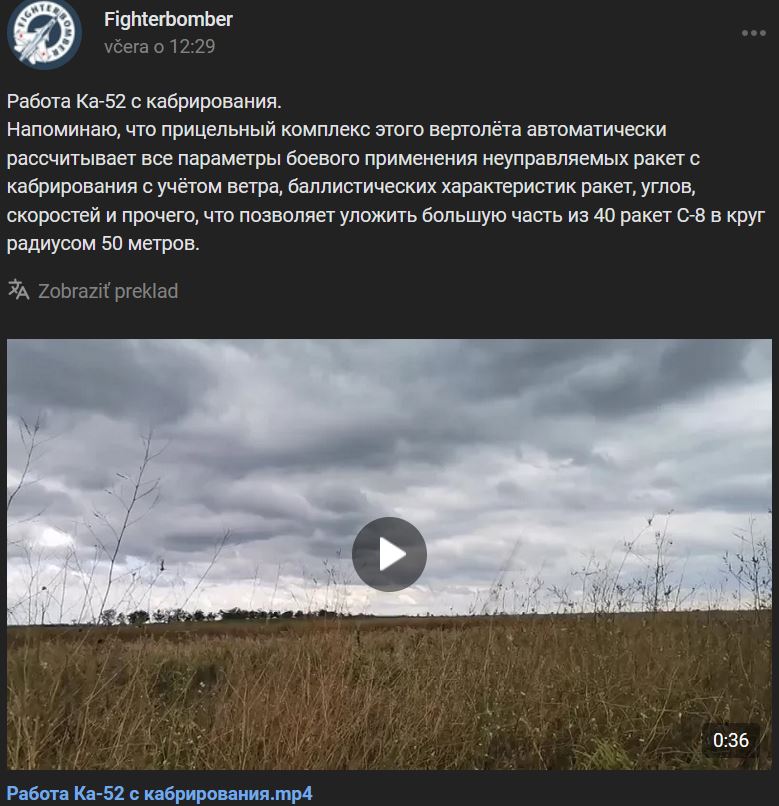

Činnosť vrtuľníka Ka-52 s kabrirovania (кабрирования).
Pripomínam, že zameriavací systém tohto vrtuľníka automaticky vypočíta všetky parametre bojového použitia neriadených rakiet s kabrirovania so zohľadnením vetra, balistických vlastností rakiet, uhlov, rýchlosti atď., čo umožňuje "položiť" väčšinu zo 40 neriadených rakiet S-8 (С-8) do kruhu s polomerom 50 metrov.

Video https://vk.com/video-182816816_456240490 dĺžka 36 sek.
Zdroj https://vk.com/wall-182816816_84846 z 15.09.2022
Potvrdenie od bývalého pilota že Kamov Ka-52 má dopracovaný balistický počítač aj na tento spôsob zameriavania ako už dávnejšie uvádzal puma/mepu.

[skflanker_]

Bojový vrtuľník Miľ Mi-28NM (Ми-28НМ) VKS RF s podveseným Výrobok-305 (Изделие-305)/LMUR (ЛМУР) letí po svojich cieľoch, zóna ŠVO, 01/2023.

Video https://vk.com/video-123538639_456294493 dĺžka 27 sek.
Zdroj https://vk.com/wall-123538639_3350039 z 10.01.2023 + 2 foto z videa (detail)

[mzprx]

"A na cvičiskách / polygónoch mavikov (мавиков ???) niet. "
Myslia asi popularne drony DJI MAVIC, ich oznacenie asi zludovelo, tak ako u nas je ludovo kopirka "xerox".
