Výškový dosah niektorých prenosných PVO rakiet krátkeho dosahu (MANPADS) + vyznačená výška komerčných liniek a linka pre Ruské letectvo s Sýrii

[Alchymista]

Prezentačné video PLRK 9K333 Verba
http://youtu.be/fknJLMGajFM

Testy přenosných systémů protivzdušné obrany "Verba" a "Barnaul-T"

http://politikus.ru/army/64980-ispytani ... video.html

Další video z cvičení s PLRK 9K333 Verba, + nahlédnutí do mobilního automatizovaného systémů velení a řízení taktických prostředků protivzdušné obrany na úrovni brigády Barnaul-T

Barnaul-T

Verba a Igla - pokec, rezy,

9K333 Verba - videopopis

Vo videách uvádzajú dobu činnosti temobatérie len 30 sekúnd - a päť sekúnd na odpálenie, čo je veľmi málo. Lenže tiež uvádzajú použitie tekutého dusíku na chladenie, čož je nezmysel - blok s termobatériou a dusíkovou fľašou musí byť možné skladovať niekoľko rokov, čo je u kvapalného dusíku samozrejme nemožné...

Kritický bod dusíku je -147°C, 3,4MPa. Tj. nad teplotou -147°C nemôže dusík existovať ako kvapalina. Takže po niekoľkých hodinách, maximálne dňoch od naplnenia sa tekutý dusík ohreje na "izbovú" teplotu a stane sa plynným (s príslušným zvýšením tlaku).
kritický tlak je tiež definovaný ako "tlak nasýtenej pary pri kritickej teplote" - tj. keď teplota kvapaliny dosiahne kritickú teplotu, vrie a "para" má rovnakú hustotu ako "kvapalina". Respektíve môžeš sa na to pozerať aj naopak - pri kritickom tlaku je teplota varu danej kvapaliny najvyššia. Pri normálnom tlaku vrie dusík pri -196°C.
Podobne voda - kritický bod je +374 °C pri 22 MPa.

Detektor je síce chladený až na teplotu tekutého dusíku, ale raketa tekutý dusík nepotrebuje, vystačí s tlakovým.
Ten zásobník je proste tlaková fľaša a chladenie detektoru v rakete je expanzné - tlakový plyn pod vysokým tlakom (20-30MPa) expanduje cez trysku do normálneho tlaku, pri tom sa samozrejme prudko ochladzuje. Reálne je to urobené tak, že tlakový plyn je vedený na trysku cez špirálku navinutú z kovovej kapiláry (na povrchu ešte ovinutej strieborným drôtikom pre zväčenie povrchu) a fučí na zadnú stranu detektoru, "odpadový" plyn po expanzii je odvádzaný okolo prívodnej kapiláry a tým ešte ochladzuje privádzaný tlakový plyn. Prietok plynu je pomerne vysoký, podľa typu rakety je na výstupe z chladiaceho systému detektoru prietok cez 1 liter (až 5 litrov) dusíku za sekundu (pri normálnom tlaku, výstup do atmosféry). Vo výsledku takýto systém ochladí detektor v hlavičke rakety na teplotu okolo -200°C za 5-10 sekúnd
Dokonca to bude aj samoregulujúci sa systém - ak dusík skvapalnie ešte v kapiláre, prietokový odpor oproti plynu výrazne narastie, takže to obmezí prietok - lenže skvapalnenie dusíku v kapiláre zároveň znamená, že detektor na konci kapiláry a celý systém je už ochladený dostatočne a ďalšie intenzívne chladenie nie je potrebné a je vhodnejšie začať dusíkom trochu šetriť...

[Polite]

Mate doma IGLU, tak si mozete stiahnut pdf manual... :)
https://vk.com/the_face_of_war?w=wall-68219404_165108

Pridam aj manual k Metisu
ПТРК 9K115 "Meтис
https://vk.com/the_face_of_war?w=wall-68219404_165091

A aj k MUCHE RPG18
https://vk.com/the_face_of_war?w=wall-68219404_165092

[skflanker_]

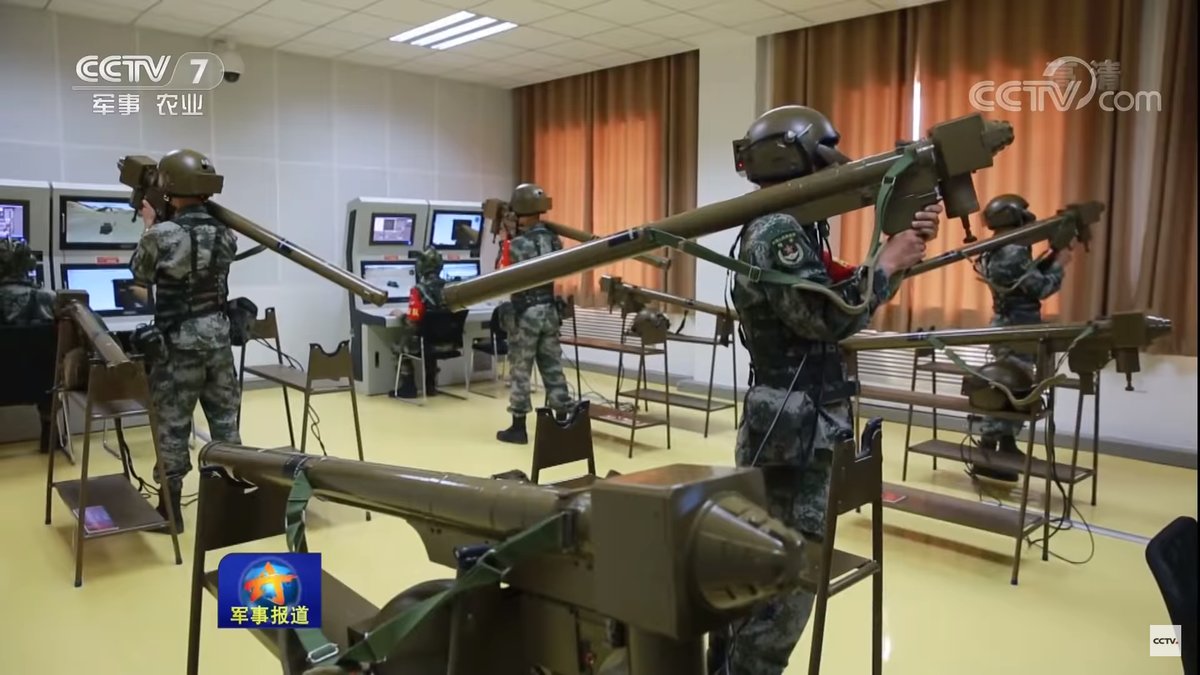

Čínsky simulátor pre výcvik obsluhy PVO


Zdroj https://twitter.com/sig8492/status/1005424942895132672 z 09.06.2018
Foto:

[skflanker_]

Igla-S (Игла-С) a jej účinok na cieľ (45sek. videa):

https://youtu.be/P9VFbe-viAg zverejnené 18.01.2020, dĺžka videa 55 sek.
Viac v citovanom dokumente:

Военная приемка. Удар Иглой или укол Вербой
https://youtu.be/W_05mxkIVU0 zverejnené 19.01.2020, dĺžka videa 37:02 min.

[skflanker_]

Medzinárodné armádne hry 2020 - incident so systémom Igla:
https://vk.com/wall-123538639_1568239?z ... _456262618 dĺžka videa 2:19 min.
Zdroj https://vk.com/wall-123538639_1568239 z 06.09.2020
Očividne raketa neopustila kontajner - podľa diskusie chyba súťažiaceho - ale ako bežec bol veľmi dobrý.

[lasib]

:sipka: ten chlapec ako sprinter ne imeet analogov ...

[kenavf]

:sipka: :sipka:
Na chybu súťažiaceho sa mi to nezdá. Ak ho to pustilo až do fázy že sa zapálil ten vyhadzovací motor tak mala raketa opustiť rúru ale sa v nej asi zasekla. Viečka dal dole, ale zase si myslím že ak by ich tam zabudol tak sa buď nespustí štartovací motor alebo by to viečka vyrazilo(s adekvátnym škubnutím do príslušného smeru). (Ale nikdy som to nemal v ruke tak je to len moje IMHO.)

[puma]

To byla evidentně technická porucha při vymetení PLŘS, kdy se ale zapálil letový raketový motor, to muselo bolet, doufám, že mu to neutrhlo prsty.

[Alchymista]

Na jednej rakete, čo som mal nákres (typ by som musel hľadať), to bolo urobené tak, že odpalovacím zariadením sa odpaloval štartovací motor, a letový motor bol štartovaný od štartovacieho motora cez oneskorovač ~0,25s zanorený do pohonnej hmoty a "ventil" so zotrvačnou poistkou. Čiže aby sa spustil letový motor, musela prehorieť náplň štartovacieho motora a raketa sa musela sa musela určitý čas pohybovať s nejakým minimálnym zrýchlením (brzdiaca "cik-cak" drážka) - prostý náraz na odblokovanie nestačí, zrýchlenie musí trvať nejaký čas a raketa prejsť nejakú dráhu (~30cm). Ak to nie je splnené, "ventil" sa vôbec neotvorí, alebo predčasne zavrie.

O prsty strelca by som sa príliš nebál - od "nepamäti" je na to myslené (asi nebol len jeden takýto prípad), takže spúšť je na väčšine MANPAD "odkrytá".

[kenavf]

Lenže tým že mu to vyletelo z ruky to možno dosiahlo tie podmienečné parametre a letový motor sa zapálil.

[Alchymista]

Skôr iná konštrukcia - dva stupne ťahu a podobné veci, zjednodušujúce konštrukciu a výrobu. Blbé je, že to video nedá krokovať, takže sa nedá uvidieť, či sa raketa vynorila z odpalovacieho zariadenia. Každopádne sa zdá, že z raketnice nakoniec vyletela, pretože záber na zlomenú raketnicu ukazuje, že je zrejme prázdna.
Osobne si myslím, že takéto nehody nie sú až tak neobvyklé - len sa málo strieľa.
Zo skúsenosti z letectva poviem, že zo strelieb doviezli späť pre poruchu priemerne jednu z 50-100 riadených rakiet (alebo ju odpálil núdzovo). A podobne sa zhruba jedna 50 rakiet podvesovala s tým, že pilot dostal "inštrukcie" - pokyn, aby ju odpálil v núdzovom režime, pretože je nejakým spôsobom vadná a preto sa dala do spotreby na streľbách.

[martanus]

Sergej Maenov, ruský protiletadlový důstojník, byl jediným, kdo zasáhl přímou střelou TY-300D z přenosného systému protivzdušné obrany Igla-S. Stalo se tak během soutěže ArMI-2021 Clear Skies v Číně. Poručík Maenov byl na konci závodu uznán jako nejpřesnější střelec.
Střela TY-300D simulovala vysokorychlostní vzdušný cíl ve výšce 1 500 metrů.

[nine_mike]

Podľa tohto rozhovoru s veliteľom pozemných vojsk RF Olegom Saliokovom (dnes je v Rusku deň pozemných vojsk) sú do pozemných vojsk stále nakupované ďalšie Chryzantény-S. Myslel som, že ich z nejakého dôvodu Rusi vypustili resp. nenakupovali ďalšie, pretože pri vojskách ich nevidno. Taktiež sa nakupujú nové radary 1Л125 "Ниобий-СВ" a do výzbroje bol prijatý nový typ prenosnej protilietadlovej strely (manpad) pod označením Metka. Okrem toho sú do výzbroje zaraďované malé radary Fara-VR a Soboljatnik-O.
http://redstar.ru/znamya-pobedy-vodruzhat-nam/

[skflanker_]

Za FIM-92 Stinger SŠA hľadajú náhradu
Armáda SŠA hľadá náhradu za legendárny Stinger. Na vládnom kontraktačnom portáli bola 28.03.2022 zverejnená žiadosť o predloženie ponúk na nový systém, ktorý nahradí FIM-92 Stinger. V dokumente sa uvádza, že financovanie vývoja už prebieha. Prvá vzorka pokročilého systému sa má otestovať budúci rok 2023 a do roku 2027 by sa mala spustiť výroba.
Prenosný systém protivzdušnej obrany FIM-92 Stinger bol vyvinutý v 70. rokoch 20. storočia a do výzbroje bol prijatý v roku 1981. Systém bol pôvodne vyvinutý ako prenosný systém protivzdušnej obrany určený na zasahovanie nízko letiacich cieľov, ale bol upravený tak, aby ho bolo možné vypúšťať z vrtuľníkov a lietadiel, ako aj na použitie vo viacnásobných raketových systémoch protivzdušnej obrany. FIM-92 slúži vo viac ako 20-tich armádach na celom svete.
Zdroj https://www.thedrive.com/the-war-zone/4 ... eplacement z 08.04.2022
Klon https://warspot.ru/21637-stinger-ustarel z 12.04.2022

[mirekcafa]

Drony útočí… Jak a čím by reagovala česká armáda...mají to vymakaný na těch sedačkách
https://www.seznamzpravy.cz/clanek/tech ... .seznam.cz


[Alchymista]

eeee... to sú všetky dve? Alebo majú u vodiča schovanú aj tretiu?

---

perla z odkazovaného článku:

- je jenom jednokanálový (může současně působit pouze na jeden cíl)

Jednou raketou sa na dva ciele pôsobí fakt blbo....

[mauler]

Oni myslely MSHORAD že má 3 odpalovací kontejnery,zároveň ale může navádět pouze jednu střelu a tím se ta výhoda že má připravených víc střel k použití jaksi anuluje.Holt musí mít AČR víc MSHORAD jak protivník dronů

[gandalf]

To že může mít za zády kolegu nevadí? Ono to asi startuje mimo "mimo rouru" - je to jen vymeteno .....

[zmiri]

Fakt u této debility z fotky něco řešíte vážně? Mě by třeba zajímalo, co se stane, když řidič zašlápne brzdu. Nebo naopak šlápne na plyn
