Rusko stále neumí vyrábět termovizní přístroje

Klíčovou součást termovizních přístrojů představují detektory v mozaikovém uspořádání. Vyrábí se pouze v několika zemích světa a ruské ozbrojené síly jsou závislé na jejich dovozu. Dmitrij Rogozin, vicepremiér odpovídající za zbrojní průmysl, v roce 2012 přislíbil jejich vnitrostátní výrobu, ale zatím Rusko dostatečně moderní termovize nevyrábí.

http://www.armadninoviny.cz/termovizi-r ... logie.html

[nine_mike]

Prelúskal som sa tým článkom na gazete https://www.novayagazeta.ru/articles/20 ... otechestva z ktorého autor čerpal. Vyzerá to na typickú korupciu akú máme aj u nás :cry:

[puma]

Existuji další velcí výrobci s velkým výzkumem, třeba JCS Shvabe dělá elektrooptiku pro letectvo, kompletně třeba pro PAK-FA, i pro Armatu, Ratnik atd., podívejte se do kontaktů a jejich dlouhý seznam různých pracovišť.
http://www.shvabe.com/products/opticheskie-pribory/
http://shvabe.com/press/publications/al ... -samolety/

[Marfil]

Test novej ruskej termovíznej optiky

[Alchymista]

Ťažko povedať, kam to narýchlo vložiť - Text na tabuľke hovorí "vozidlo s laserovým "vypalovačom"" ("vyžigateľ")

...
Kadirovom predvedený systém bol umietnený v dodávke a patril nejakej "čečenskej" zložke FSB. Čečenský capo di tutti capi sa tam vyjadril, že na montáž do dodávky použili "dva vojenské zariadenia".
Princíp "potlačenia" spočíval v ožiarení odhaleného optického zameriavaču "rozostreným?" viacfarebným laserovým lúčom s výkonom >10W. Výsledkom je, že pozozorovateľ vidí v okulári interferenčné obrazce, ktoré mu celkom znemožňujú pozorovanie a zamierenie - niečo takéto, navyše je to "pohybujúce sa" a premenlivé:

...

"hlava" trčiaca z toho "kadyrovovho" vozidla bola dost podobná tejto

[skflanker_]

Letecký zameriavací prístroj Lotfernrohr 7
Ide o vývoj počas II. svetovej vojny, bol použitý napríklad v Junkers Ju-88 alebo Heinkel He-111H-5 ale aj v našich bombardéroch po vojne.

https://youtu.be/-c7j45KWpbY zverejnené 03.01.2019, dĺžka videa 15:02 min.
Info o prístroji https://en.wikipedia.org/wiki/Lotfernrohr_7 + http://www.vhu.cz/exhibit/letecky-zamer ... yr-c-9622/

[Alchymista]

Lofte 7 (D, K) je asi najdokonalejší z klasických opticko-mechanických bombových zameriavačov, podľa niektorých názorov prevyšoval aj známy Norden Mk XV. Nasledujúca generácia už využívala rádiolokátory (na meranie výšky a šikmej diaľky).

[Juraj]

Ruske namornictvo zacalo dostavat neletalne opticke zbrane 5P-42 Filin na rusenie vizualnej orientacie. Zariadenie vydava intenzivne svetlo s modulovanym jasom, ktore sposobuje docasnu stratu zraku. Vyzarovanie vo viditelnej a infracervenej casti svetelneho spektra posobi na pozorovatelov az do vzdialenosti 2000metrov. Dobrovolnici opisuju ucinky rozne. Napriklad mnohi z nich nevedeli zamerat ciel pomocou rucnych zbrani, pretoze ho jednoducho nevideli, 20% z nich zaznamenalo halucinogenne ucinky a skoro polovica testerov sa stazovala na nevolnost, zavraty a priestorovu dezorientaciu. Filin posobi aj na zameriavace, snimace a optoelektronicke pristroje az do vzdialenosti 5000m
https://ria.ru/20190202/1550284273.html
Rostech pred par mesiacmi oznamil, ze na baze Filinu vyvijaju zbran pre specialne jednotky. Psychicke ucinky modululacie jasu su vyhodne pri vykonavani a specialnych a protiteroristickych operacii. Nova zbran, ktora by mala byt predstavena uz tento rok, bude intenzivnym modulovanym jasom oslepovat nepriatela a tym ziskaju specialne jednotky cas na jeho likvidaciu. Ucinok tejto verzie by mal byt do 700m vo vyseku 10-15stupnov od zdroja ziarenia
https://tass.ru/armiya-i-opk/5934920

P.S. nevedel som, kam to zaradit, Admin nech zvazi prehodenie a vymazanie tohto textu

[puma]

Tohle je ten 5P-42 Filin

[Polite]

Cislo 5 naozaj žije!!! :dobre:

[skflanker_]

↑ doplním, existuje aj 5P42E Grač (Грач)

Výsledok jeho práce zo vzdialenosti 1500m:

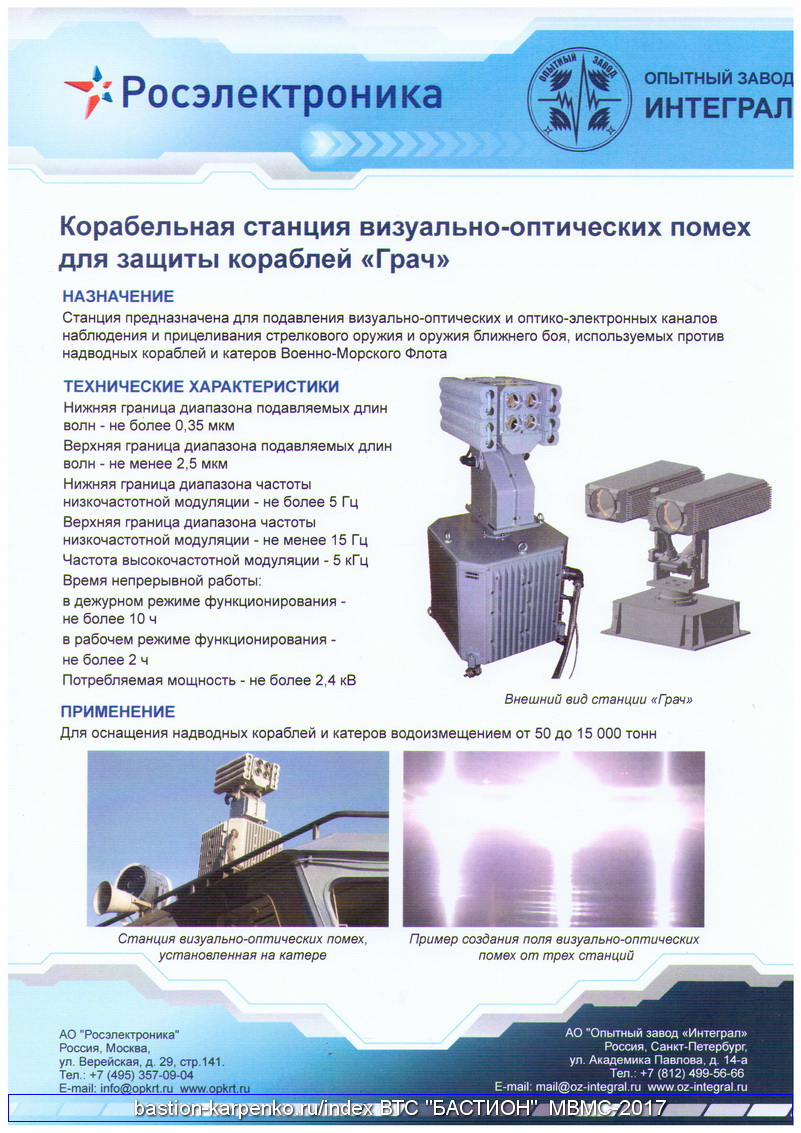

Propagačný leták:

Zdroj https://bmpd.livejournal.com/3518790.html z 03.02.2019
Podľa článku už to je inštalované na fregatách "Адмирал флота Касатонов" a "Адмирал флота Советского Союза Горшков"

[skflanker_]

↑ Filin / Grač

https://youtu.be/AeYiEIQZ3HA zverejnené 09.03.2019, dĺžka videa 2:25 min.

[Juraj]

Zaujimave rozpravanie o Filine. Rusi zdoraznuju, ze pouzitie Filinu nema trvale a fatalne dosledky na rozdiel od laserov, ktore sa pouzivaju na Zapade. Pripravuje sa mnozstvo verzii nielen pre lode, ale aj pre suchozemske pouzitie
https://tvzvezda.ru/news/opk/content/20 ... RmkNy.html

[Juraj]

National Interest tvrdi, ze F-15 v modernizacii dostanu IR dlhovlnne senzory, ktore pri priamom strete odhalia SU-57 a nasledne rusky stealth americke stihacky zneskodnia.
https://nationalinterest.org/blog/buzz/ ... ight-48362

[Svarboj]

:sipka: Tento "IRST21" senzor používají i USN F-18E/F Block III jako "Legion pod" a lze ho podvěsit na další letadla F-15,F-16.

výhody:
- pasivní detekce na velkou vzdálenost skrze IR pásmo dlouhých vln
- lepší výkony v nepříznivém prostředí (mraky, atmosférická vlhkost) než IR senzory střední vlnové délky
- ve spolupráci 2 letadel s IRST21 a datalinku TTNT schopnost měřit dálku cíle (možnost získat souřadnice pro vedení palby PLŘS)
- detekce/potlačení stealth letadel

Novinkou IRST21 je zejména to, že pracuje v infračerveném pásmu dlouhých vln, což umožňuje senzoru pasivně detekovat a sledovat cíle daleko za hranicí dosahu F/A-18 radaru APG-79 AESA.

https://nationalinterest.org/blog/the-b ... inas-25964

[Svarboj]

"Nejlepším důkazem jsou samotní amíci posílající do Pacifiku letky Super Hornetů s dlouhovlnovými IRST pouzdry proti čínským J-20, protože ty jejich supermoderní AESA radary očividně považují za nedostatečné a nepřímo tak přiznávají výhodu/nadřazenost J-20 v boji mimo vizuální dohlednost."
Takže toto: "A dnes ty RAM materiály hrajou prim víc než kdy jindy.".. zase až tak neplatí a superhornet s dlhovlnným IR puzdrom môže čeliť stealth J-20?

“It’s (long-wave IRST) the US Navy’s primary counter-stealth capability,” one industry official had said.

Teoreticky ano. Ale chybí příliš mnoho vstupních dat. Jak velký praktický dosah detekce mají dlouhovlné IRST? Ani nevíme, jak je na tom J-20 v oblasti potlačení IČ spektra. Zda používá nějaký IČ absorpční nátěr nebo rozvod palivové soustavy pro ochlazování trupu stroje. Minimálně to ale ukazuje na další omezení "neviditelných" a prodloužení "meče" na způsob toho stálém souboje "štítu a meče".

Navíc IRST senzory se výborně doplňují s palubním dopplerovským radarem, který má o víc jak 50% nižší dosah do zadní polosféry než do přední, IRST lokátor to má právě naopak.

Pro IRST se pak dosah zvyšuje čím výše (na pozadí studené oblohy a okolní teplotě vzduchu bude kontrastnější cíl) a hlavně rychleji objekt letí (aerodynamický ohřev povrchu letadla třením vzduchu). Naopak v menších výškách díky IČ vyzařování povrchu země snižuje. A samozřejmě nepříznivé meteorologické podmínky budou mnohem větším limitem než pro radary. Samospásné to tedy nebude.

Tohle tedy klade otázky. Létat rychleji bude demaskující více než kdy jindy? Budou potom, hlavně ty IRST senzory pracující s IČ dlouhou vlnou, "zabijáky" stíhačů se schopností supercruise? Už teď to dost naznačuje, že rychlost nutně neznamená život a může se to obrátit proti němu.

[puma]

Kde se píše o dlouhých IR vlnách? IRST21 vychází z AN/AAS-42 a oba pracují v pásmu blízké až střední..
To čemu se říká dlouhé vlny v IR oblasti "Systémy IRST jsou založeny na elektrooptických senzorech, které „vidí“ v IR spektru s vlnovými délkami 3-5 μm (Mid-Wave IR) a 8-12 μm (Long Wave IR)." - je trochu hodně nadsazené termín dlouhé IR vlny (viz rozdělení IR pásma dole) a tyto pásma používá většina IRST.. Svádí to k domněnce, že Američané mají nějakou zázračnou dlouhovlnnou IR technologii, ale je to jen mystifikace.. To co popisují má dnes každé moderní IRST, kdy pracuje v středním pásmu a "douhém" na které nemají takový vliv povětrnostní podmínky.

IR pásma:
blízké (0,76–5 µm)
střední (5–30 µm)
dlouhé (30–1000 µm)

[nine_mike]

Ten IRST21 asi nie je špeciálny tým použitým vlnovým rozsahom, ale skôr optikou. To puzdro v ktorom je osadený je monštrózne. Myslím si že dnu je nejaká poriadna optika, ktorá vytvára ten deklarovaný dosah.

[puma]

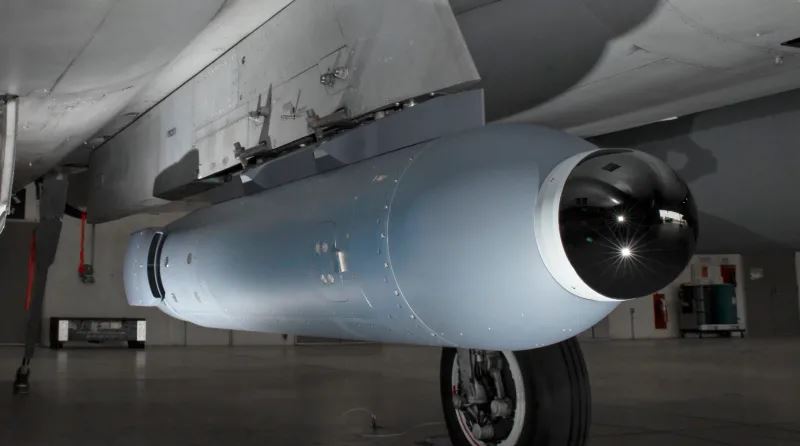

Ale dyť to není žádné pouzdro, je to jen klasická podtrupová přídavná nádrž, co má ten IRST21 senzor namontovaný na špičce.. IRST21 i s procesorovou jednotkou váží 83kg, žádnou speciální optiku to rozhodně nemá..
https://www.lockheedmartin.com/content/ ... rst-pc.pdf

Je tam ale zajímavá všeobecná informace, že při fúzi dat z dvou a více IRST (letounů), co se proženou speciálním algoritmem, jde takto získat polohu cíle na dlouhou vzdálenost s přesností, že to umožňuje navedení PLŘS s aktivním RL na tento cíl (konkrétně píšou o AIM-120), což z logiky věci bude platit i pro Su-30SM/35S/57 při působení proti stealth letounům.

101KS-V (OLS-50M, Su-57) má rozsah 15µm

Další zajímavá informace: čínské marketingové brožury udávají pro J-20 a J-31 (EOTS-89 a EORD-31) max. detekci pro B-2
na až 150 km a pro F-22 až 110 km.
http://www.scienpress.com/Upload/JCM/Vol%209_1_3.pdf

[nine_mike]

Aha, tak to je potom inak, ja som si myslel že celá tá kraksňa je IRST21.
